운영체제 - Deadlock(교착 상태)

교착 상태 (Deadlcok Resolution)

★ Deadlock의 개념

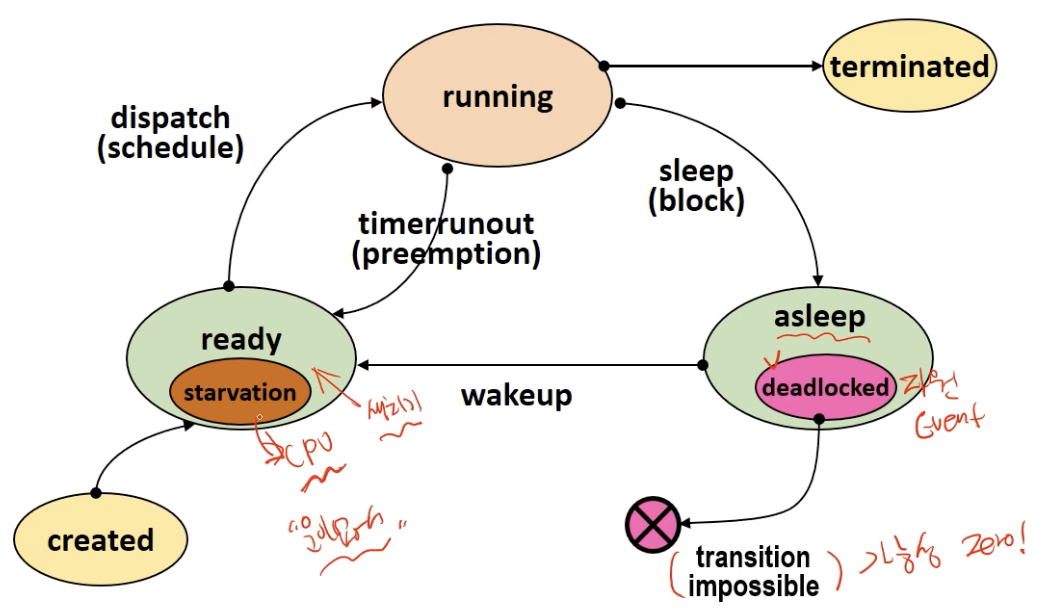

• Blocked/Asleeped state
  • 프로세스가 특정 이벤트를 기다리는 상태
  • 프로세스가 필요한 자원을 기다리는 상태
• Deadlock state
  • 프로세스가 발생 가능성이 없는 이벤트를 기다리는 경우
    • 프로세스가 deadlock 상태에 있음
  • 시스템 내에 deadlock에 빠진 프로세스가 있는 경우
    • 시스템이 deadlock 상태에 있음
• Deadlock vs Starvation

★ 자원의 분류

• 일반적 분류
  • Hardware resources vs Software resources
• 다른 분류 법
  • 선점 가능 여부에 따른 분류
  • 할당 단위에 따른 분류
  • 동시 사용 가능 여부에 따른 분류
  • 재사용 가능 여부에 따른 분류

★ 선점 가능 여부에 따른 분류

• Preemptible resources
  • 선점 당한 후, 돌아와도 문제가 발생하지 않는 자원
  • Processor, memory 등
• Non-preemptible resources
  • 선점 당하면, 이후 진행에 문제가 발생하는 자원
    • Rollback, restart등 특별한 동작이 필요
  • E.g., disk drive 등

★ 할당 단위에 따른 분류

• Total allocation resources
  • 자원 전체를 프로세스에게 할당
  • E.g., Processor, disk drive 등
• Partitioned allocation resources
  • 하나의 자원을 여러 조각으로 나누어, 여러 프로세스들에게 할당
  • E.g., Memory 등

★ 동시 사용 가능 여부에 따른 분류

• Exclusive allocation resources
  • 한 순간에 한 프로세스만 사용 가능한 자원
  • E.g., Processor, memory, disk drive 등
• Shared allocation resource
  • 여러 프로세스가 동시에 사용 가능한 자원
  • E.g., Program(sw), shared data 등

★ 재사용 가능 여부에 따른 분류

• SR (Serially-reusable Resources)
  • 시스템 내에 항상 존재 하는 자원
  • 사용이 끝나면, 다른 프로세스가 사용 가능
  • E.g., Processor, memory, disk drive, program 등
• CR (Consumable Resources)
  • 한 프로세스가 사용한 후에 사라지는 자원
  • E.g., signal, message 등

★ Deadlock과 자원의 종류

• Deadlock을 발생시킬 수 있는 자원의 형태
  • Non-preemptible resources
  • Exclusive allocation resources
  • Serially reusable resources
  ✓ 할당 단위는 영향을 미치지 않음
• CR을 대상으로 하는 Deadlock model
  • 너무 복잡!

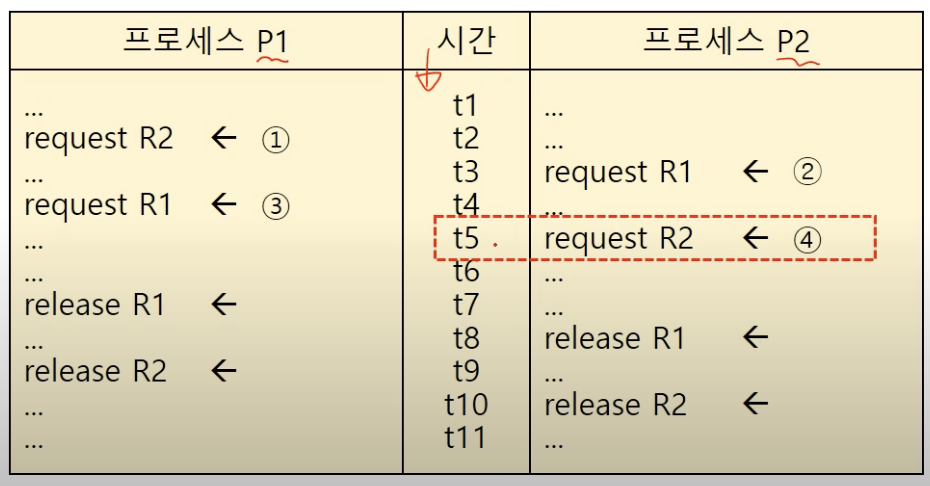

★ Deadlock 발생의 예

• 2개의 프로세스 (P1, P2)
• 2개의 자원 (R1, R2)

★ Deadlock Model (표현법)

• Graph Model
• State Transition Model

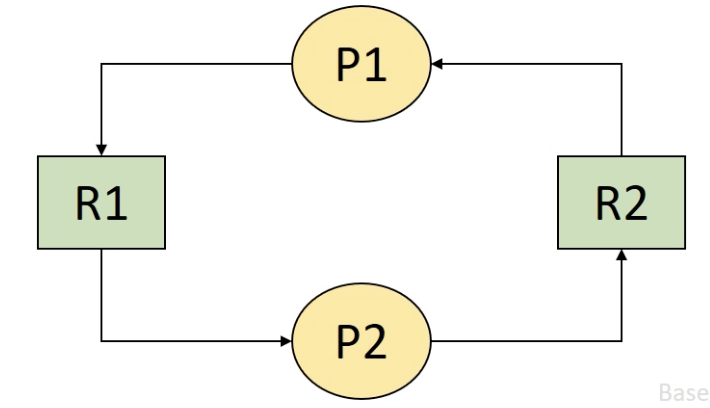

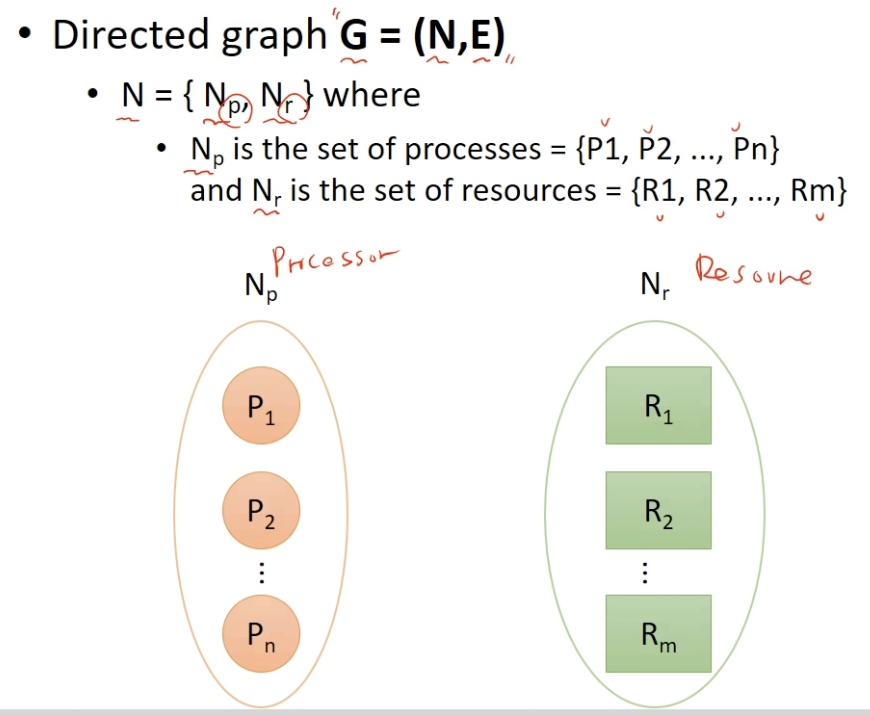

★ Graph Model

• Node
  • 프로세스 노드(P1, P2), 자원 노드(R1, R2)
• Edge
  • Rj → Pi : 자원 Rj이 프로세스 Pi에 할당 됨
  • Pi → Rj : 프로세스 Pi가 자원 Rj을 요청 (대기 중)

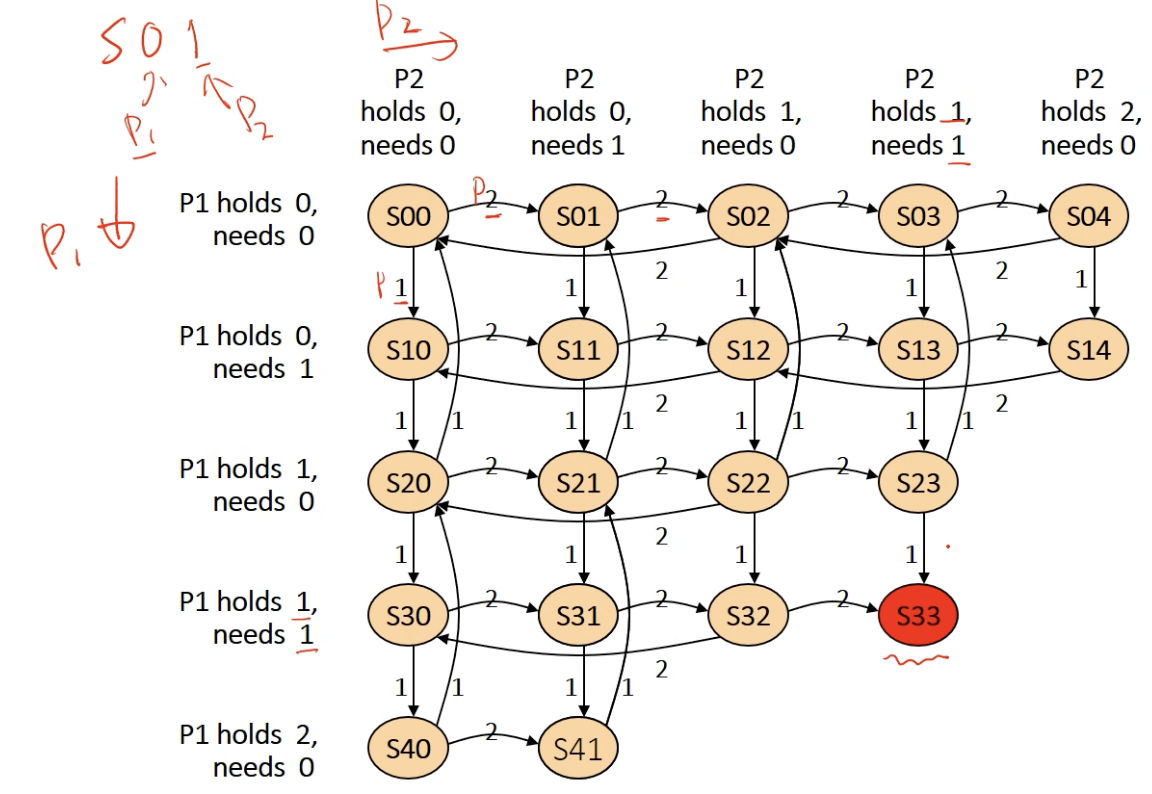

★ State Transition Model

• 예제
  • 2개의 프로세스와 A type의 자원 2개(unit) 존재
  • 프로세스는 한번에 자원 하나만 요청/반납 가능

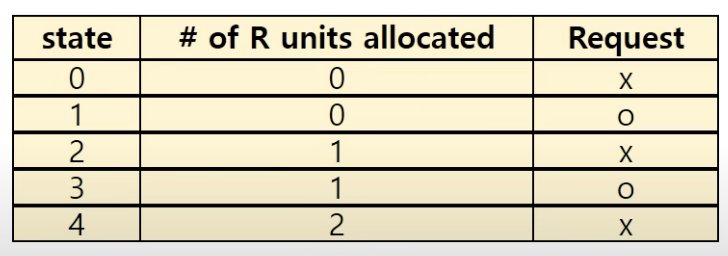

• State

★ Deadlock 발생 필요 조건

✓ 이 4개가 모두 성립해야 데드락 발생



★ Deadlock 해결 방법

• Deadlock prevention methods
  • 교착상태 예방
• Deadlock avoidance method
  • 교착상태 회피
• Deadlock detection and deadlock recovery methods
  • 교착상태 탐지 및 복구

★ Deadlock Prevention

• 4개의 deadlock 발생 필요 조건 중 하나를 제거
  • Exclusive use of resources
  • Non-preemptible resources
  • Hold and wait (Partial allocation)
  • Circular wait
• Deadlock이 절대 발생하지 않음

• 모든 자원을 공유 허용
  • Exclusive use of resources 조건 제거
  • 현실적으로 불가능
• 모든 자원에 대해 선점 허용
  • Non-preemptible resources 조건 제거
  • 현실적으로 불가능
  • 유사한 방법
    • 프로세스가 할당 받을 수 없는 자원을 요청한 경우, 기존에 가지고 있던 자원을 모두 반납하고 작업 취소
      • 이후 처음 (또는 check-point) 부터 다시 시작
    • 심각한 자원 낭비 발생 → 비현실적

• 필요 자원 한번에 모두 할당 (Total allocation)
  • Hold and wait 조건 제거
  • 자원 낭비 발생
    • 필요하지 않은 순간에도 가지고 있음
  • 무한 대기 현상 발생 가능

• Circular wait 조건 제거
  • Total allocation을 일반화 한 방법
  • 자원들에게 순서를 부여
  • 프로세스는 순서의 증가 방향으로만 자원 요청 가능
  • 자원 낭비 발생

★ Deadlock Prevention

• 4개의 deadlock 발생 필요 조건 중 하나를 제거
• Deadlock이 절대 발생하지 않음
• 심각한 자원 낭비 발생
  • Low device utilization
  • Reduced system throughput
• 비현실적

Deadlock avoidance method → 교착상태 회피

★ Deadlock Avoidance

• 시스템의 상태를 계속 감시
• 시스템이 deadlock 상태가 될 가능성이 있는 자원 할당 요청 보류
• 시스템을 항상 safe state로 유지

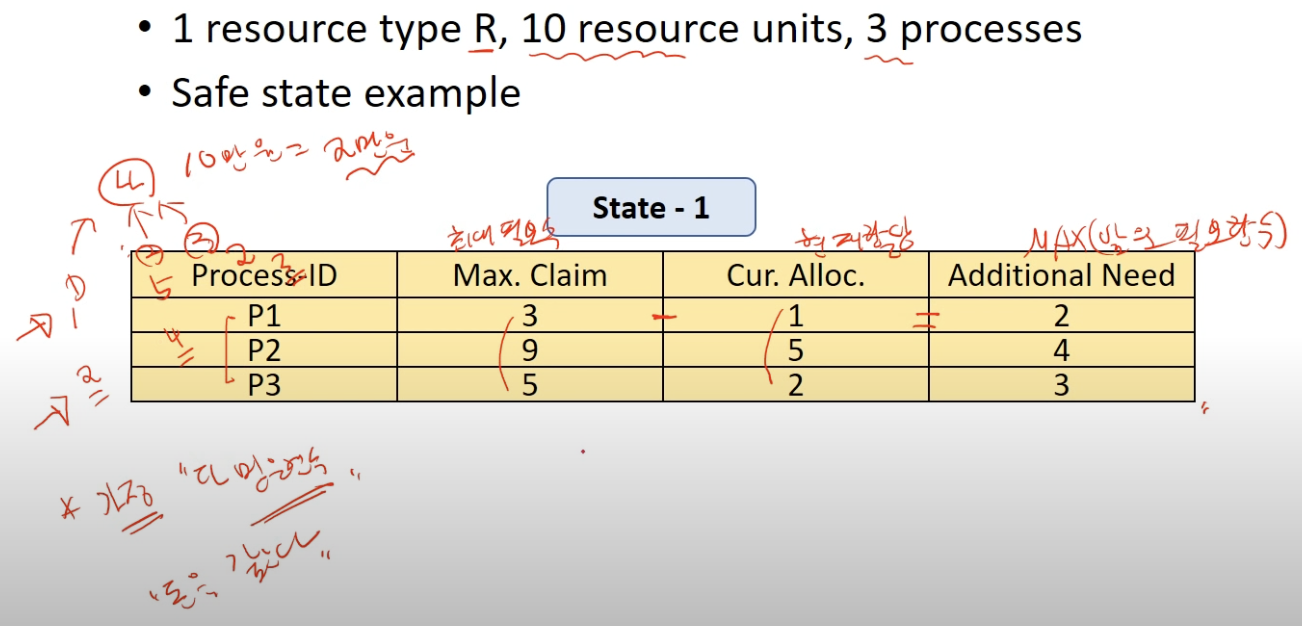

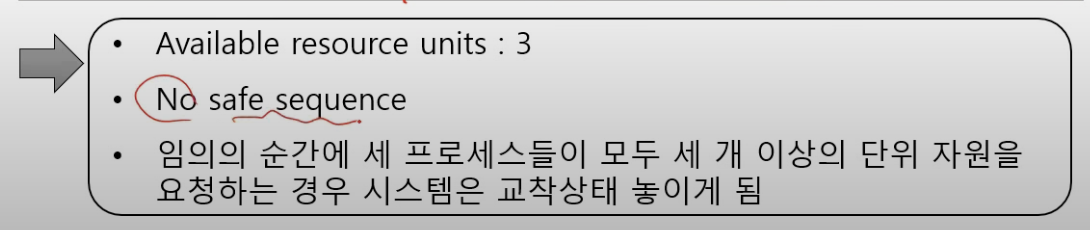

• Safe state
  • 모든 프로세스가 정상적 종료 가능한 상태
  • Safe sequence가 존재
    • Deadlock 상태가 되지 않을 수 있음을 보장
• Unsafe state
  • Deadlock 상태가 될 가능성이 있음
  • 반드시 발생한다는 의미는 아님

★ Deadlock Avoidance

• 가정
  • 프로세스의 수가 고정됨
  • 자원의 종류와 수가 고정됨
  • 프로세스가 요구하는 자원 및 최대 수량을 알고 있음
  • 프로세스는 자원을 사용 후 반드시 반납한다.
• Not practical
• Dijkstara’s algorithm
  • Banker’s algorithm
• Havermann’s algorithm

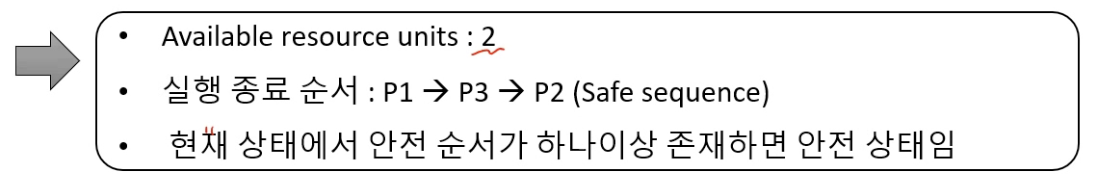

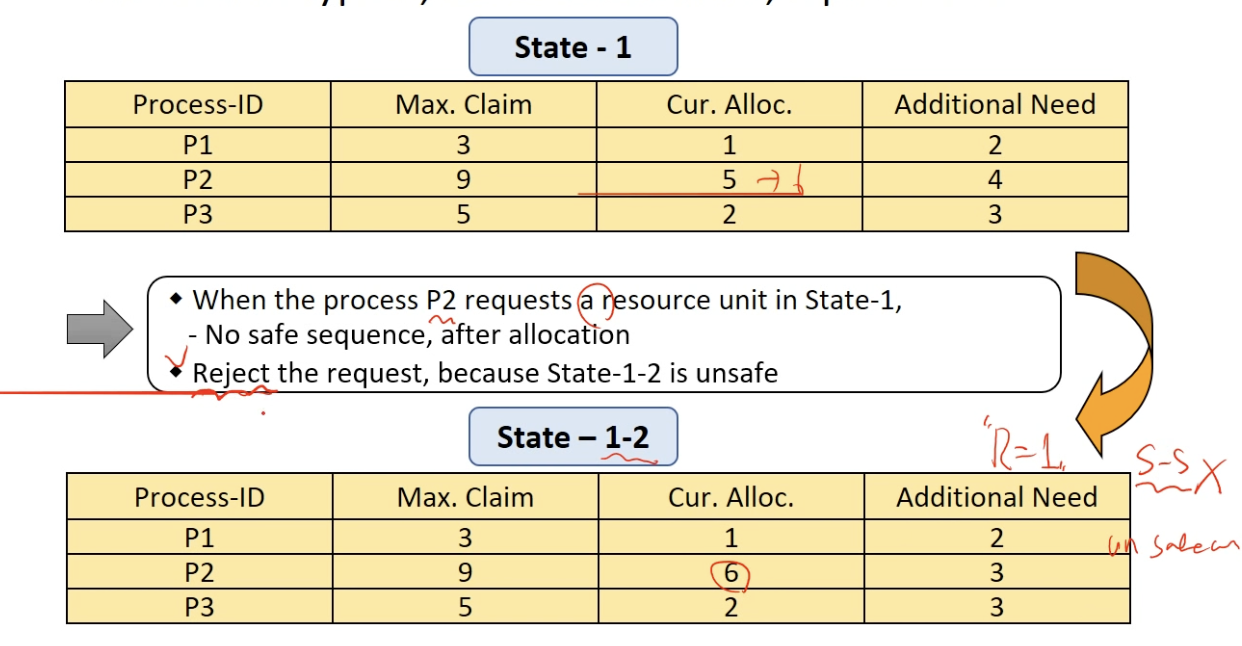

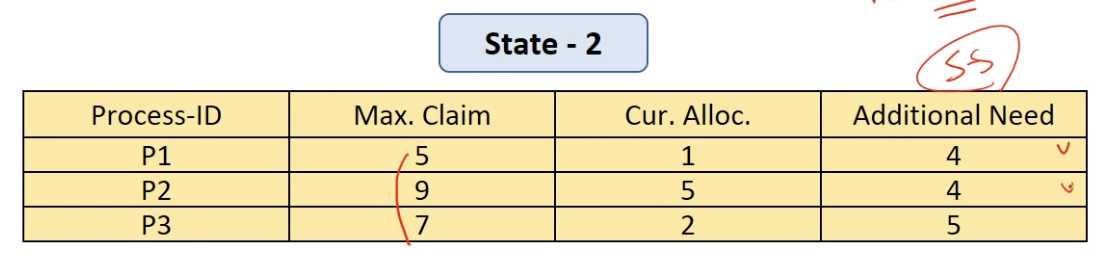

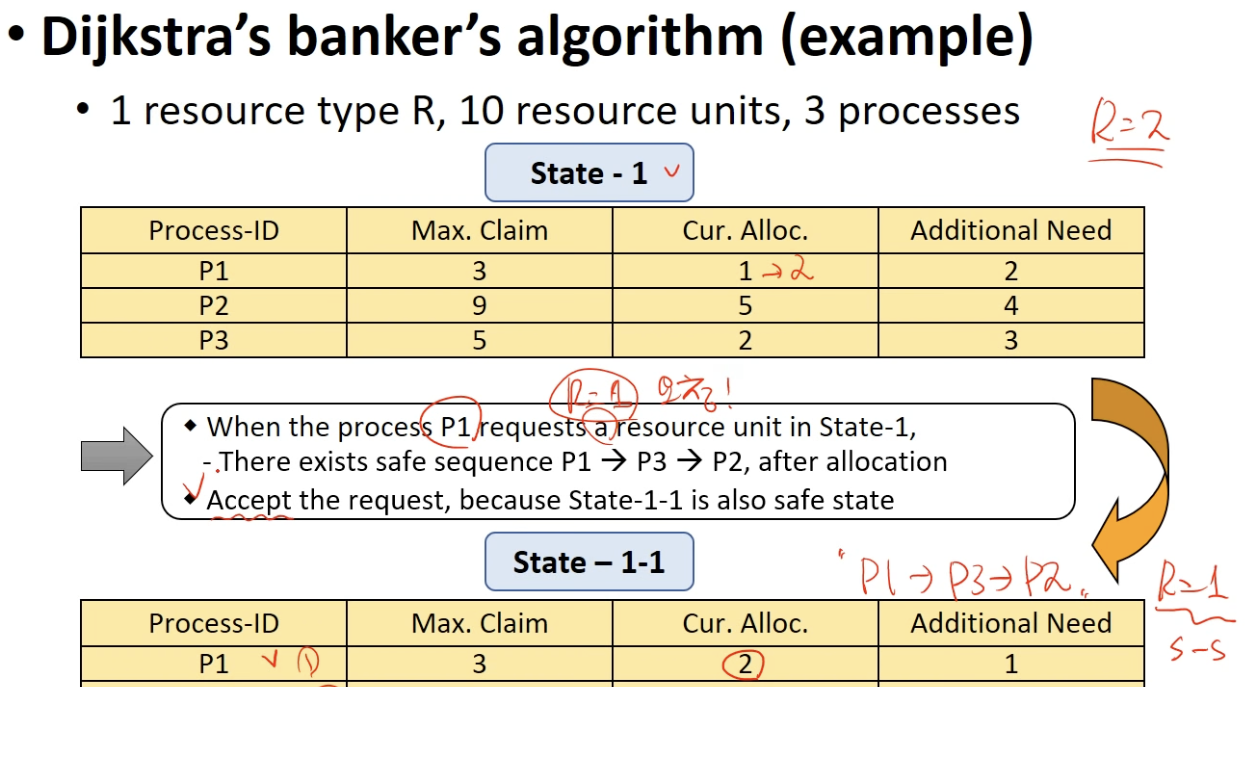

• Dijkstra’s banker’s algorithm
  • Deadlock avoidance를 위한 간단한 이론적 기법
  • 가정
    • 한 종류(resource type)의 자원이 여러 개(unit)
  • 시스템을 항상 safe state로 유지

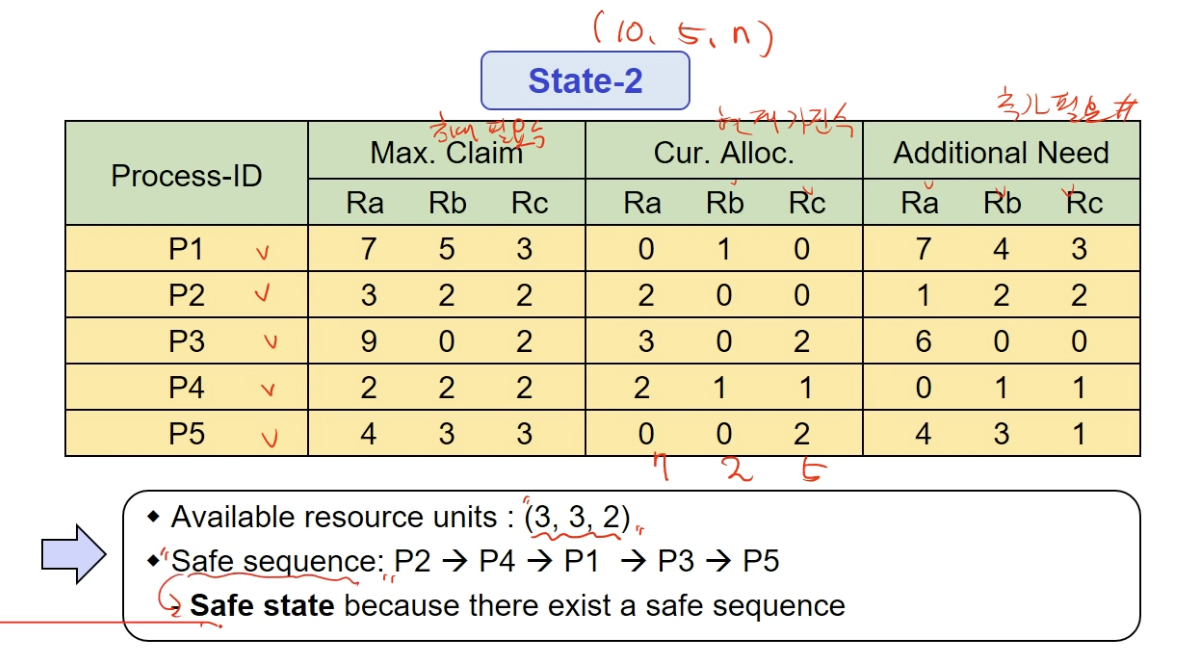

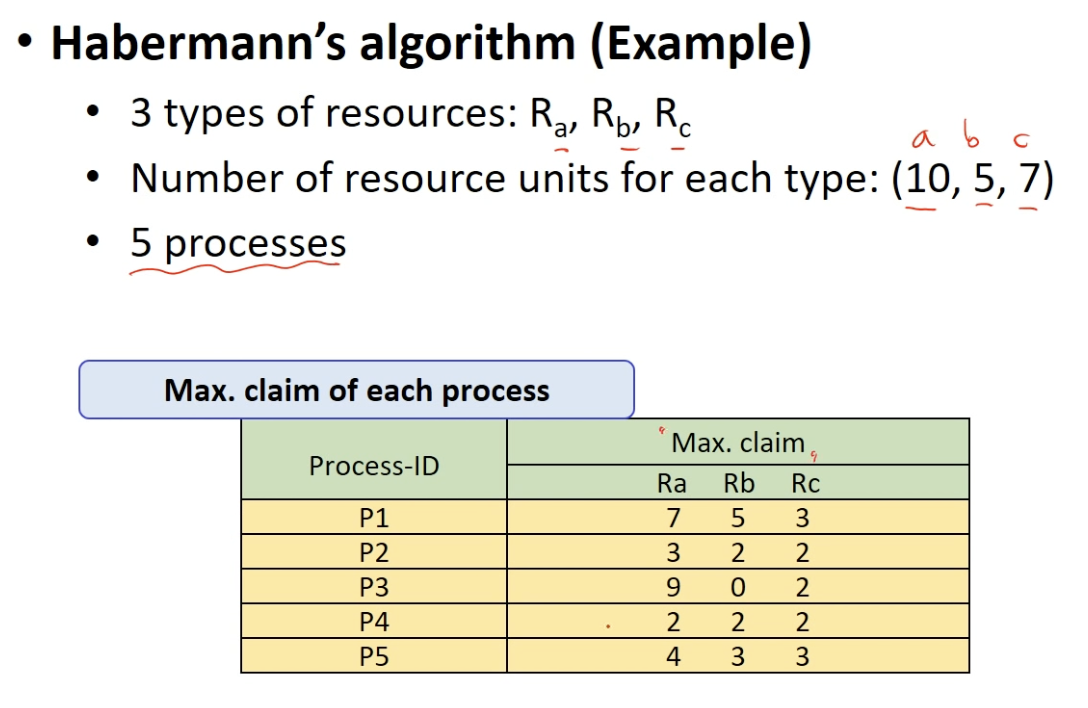

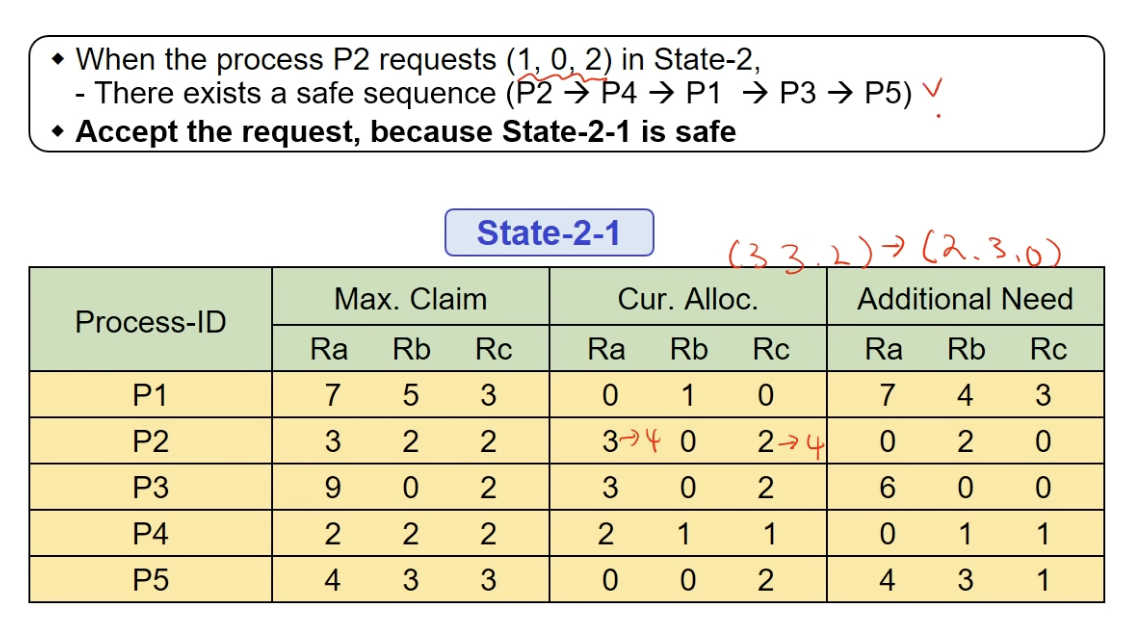

• Habermann’s algorithm
  • Dijkstra’s algorithm의 확장
  • 여러 종류의 자원 고려
    • Multiple resource types
    • Multiple resource units for each resource type
  • 시스템을 항상 safe state로 유지

• Deadlock의 발생을 막을 수 있음
• High overhead
  • 항상 시스템을 감시하고 있어야 한다.
• Low resource utilization
  • Safe state 유지를 위해, 사용 되지 않는 자원이 존재
• Not practical
  • 가정
    • 프로세스 수, 자원 수가 고정
    • 필요한 최대 자원 수를 알고있음

Deadlock detection and deadlock recovery methods

• 교착상태 탐지 및 복구

Deadlock Detection

• Deadlock 방지를 위한 사전 작업을 하지 않음
• 주기적으로 deadlock 발생 확인
  • 시스템이 deadlock 상태인가?
  • 어떤 프로세스가 deadlock 상태인가?

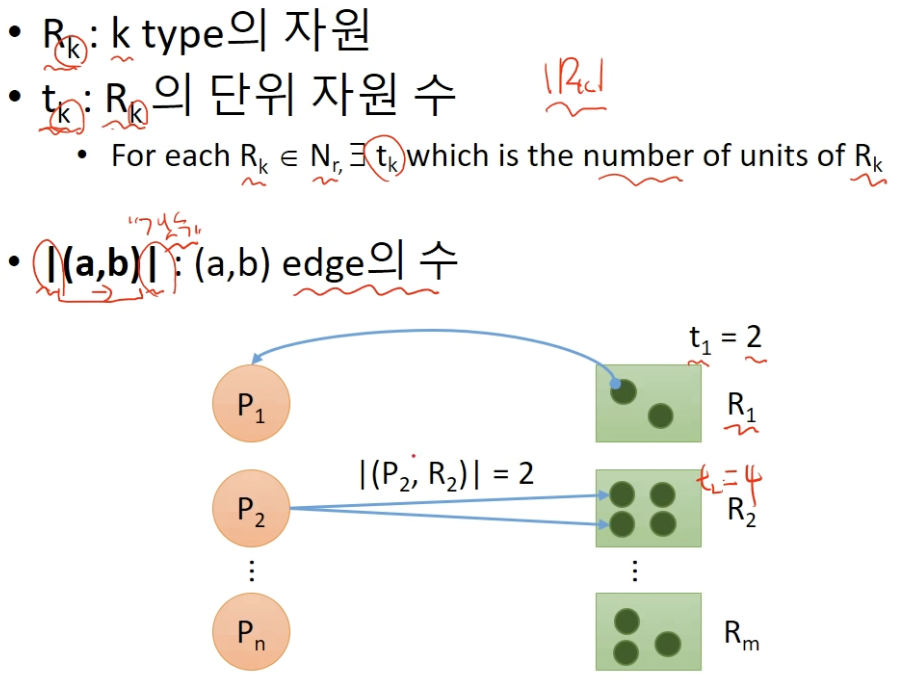

• Resource Allocation Graph (RAG) 사용
  • Deadlock 검출을 위해 사용
  • Directed, bipartite Graph

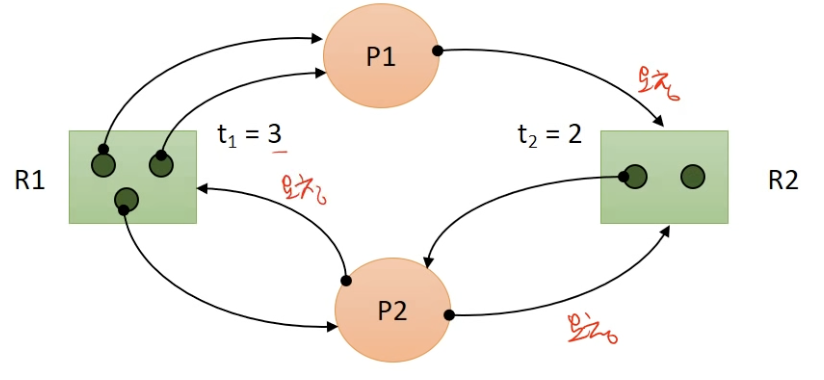

RAG example

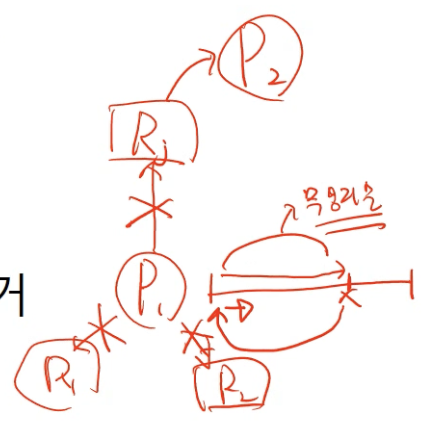

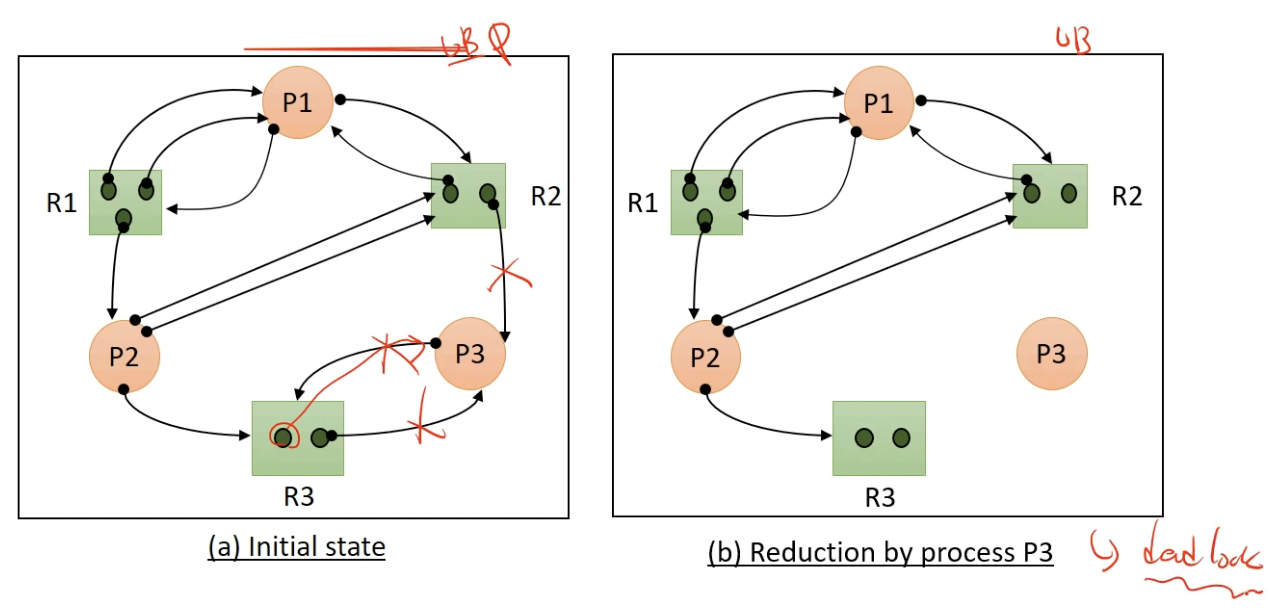

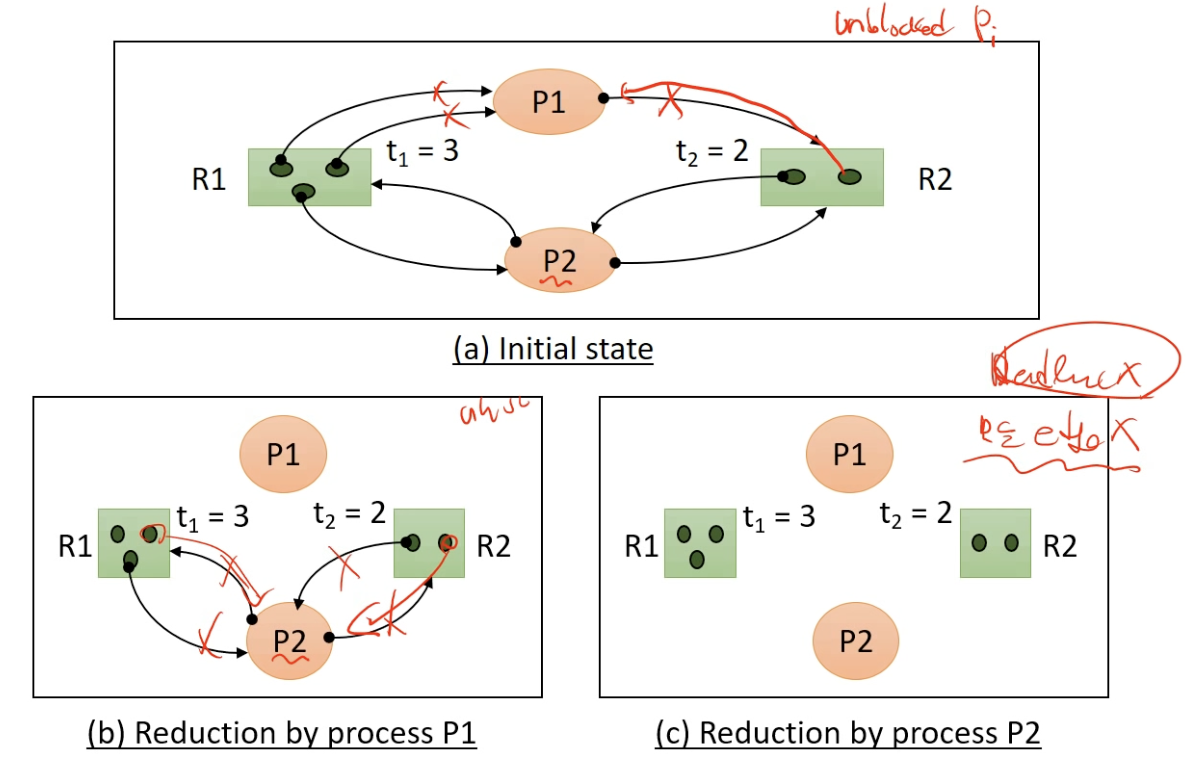

• Graph reduction
  • 주어진 RAG에서 edge를 하나씩 지워가는 방법
  • Completely reduced
    • 모든 edge가 제거 됨
    • Deadlock에 빠진 프로세스가 없음
  • Irreducible
    • 지울 수 없는 edge가 존재
    • 하나 이상의 프로세스가 deadlock 상태

• Graph reduction procedure

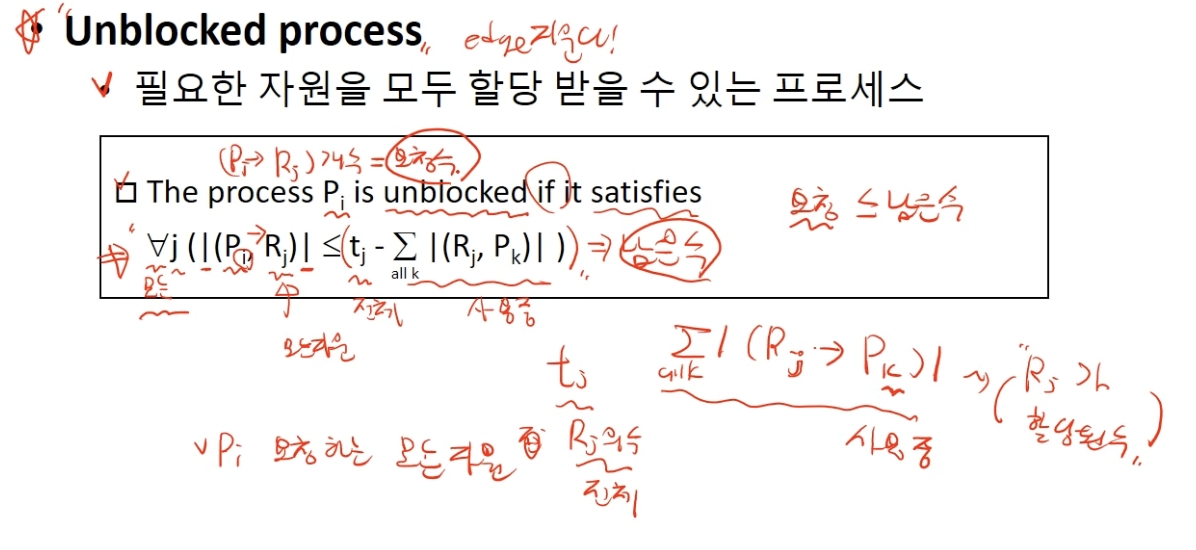

  • Unblocked process에 연결 된 모든 edge를 제거
  • 더 이상 unblocked process가 없을 때까지 1 반복
  • 최종 Graph에서
    • 모든 edge가 제거 됨 (Completely reduced)
      • 현재 상태에서 deadlock이 없음
    • 일부 edge가 남음 (irreducible)
      • 현재 deadlock 존재

• Graph Reduction
  • High overhead
    • 검사 주기에 영향을 받음
    • Node의 수가 많은 경우
  • Low overhead deadlock detection methods
    • Case-1) Single-unit resources
    • Case-2) Single-unit request in expedient state
  • (Special case)

★ Deadlock Avoidance vs Detection

• Deadlock avoidance
  • 최악의 경우를 생각
    • 앞으로 일어날 일을 고려
  • Deadlock이 발생 하지 않음
• Deadlock detection
  • 최선의 경우를 생각
    • 현재 상태만 고려
  • Deadlock 발생 시 Recovery 과정이 필요

★ Deadlock Recovery

• Deadlock을 검출한 후 해결 하는 과정
• Deadlock recovery methods
  • Process termination
    • Deadlock 상태에 있는 프로세스를 종료 시킴
    • 강제 종료 된 프로세스는 이후 재시작 됨

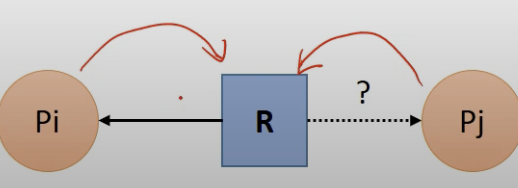

  • Resource preemption
    • Deadlock 상태 해결 위해 선점할 자원 선택
    • 선정 된 자원을 가지고 있는 프로세스에서 자원을 빼앗음
      • 자원을 빼앗긴 프로레스는 강제 종료 됨
• Process termination
  • Deadlock 상태인 프로세스 중 일부 종료
  • Termination cost model
    • 종료 시킬 deadlock 상태의 프로세스 선택
    • Termination cost
      • 우선순위 / Process priority
      • 종류 / Process type
      • 총 수행 시간 / Accumulated execution time of the process
      • 남은 수행 시간 / Remaining time of the process
      • 종료 비용 / Accounting cost
      • Etc.
  • 종료 프로세스 선택
    • Lowest-termination cost process first
      • Simple
      • Low overhead
      • 불필요한 프로세스들이 종료 될 가능성이 높음
    • Minimum cost recovery
      • 최소 비용으로 deadlock 상태를 해소 할 수 있는 process 선택
        • 모든 경우의 수를 고려 해야 함
      • Complex
      • High Overhead
        • O(2^k)
  • Resource preemption
    • Deadlock 상태 해결을 위해 선점할 자원 선택
    • 해당 자원을 가지고 있는 프로세스를 종료 시킴
      • Deadlock 상태가 아닌 프로세스가 종료될 수도 있음
      • 해당 프로세스는 이후 재시작 됨
    • 선점할 자원 선택
      • Preemption cost model이 필요
      • Minimum cost recovery method 사용
        • O(r)

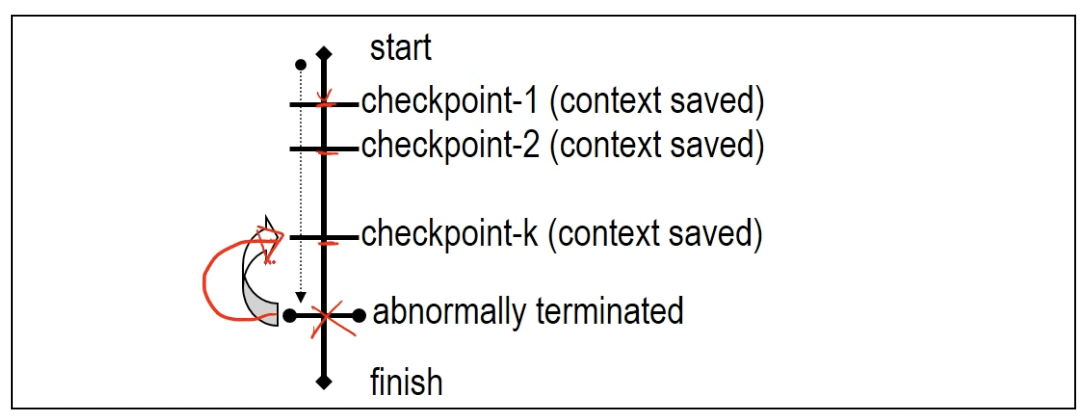

  • Checkpoint-restart method
    • 프로세스의 수행 중 특정 지점(checkpoint)마다 context를 저장
    • Rollback을 위해 사용
      • 프로세스 강제 종료 후, 가장 최근의 checkpoint에서 재시작
