운영체제 - Virtual Memory Management (가상 메모리 관리)

Virtual Memory Management (1/6) - Cost model, HW components

★ Virtual Memory Management

• 가상 메모리 (기억장치)
  • Non-continuous allocation
    • 사용자 프로그램을 block으로 분할하여 적재/실행
  • Paging/Segmentation system

• 가상메모리 관리의 목적
  • 가상 메모리 시스템 성능 최적화
    • Cost model
    • 다양한 최적화 기법

★ Cost model for Virtual Mem. Sys.

• Page fault frequency (발생 빈도)
• Page fault rate (발생률)



• Page fault rate를 최소화할 수 있도록 전략들을 설계해야 함
  • Context switch 및 kernel 개입을 최소화
  • 시스템 성능 향상
• Page reference string (d)
  • 프로세스 수행 중 참조한 페이지 번호 순서

• Page fault rate = F(w)

★ Hardware Components

• Address translation device (주소 사상 장치)
  • 주소 사상을 효율적으로 수행하기 위해 사용
    • E.g., TLB (associated memories), Dedicted page-table register, Cache memories
  • Bit Vectors
    • Page 사용 상황에 대한 정보를 기록하는 비트들
    • Reference bits (used bit)
      • 참조 비트
    • Update bits (modified bits, write bits, dirty bits)
      • 갱신 비트

★ Bit Vectors

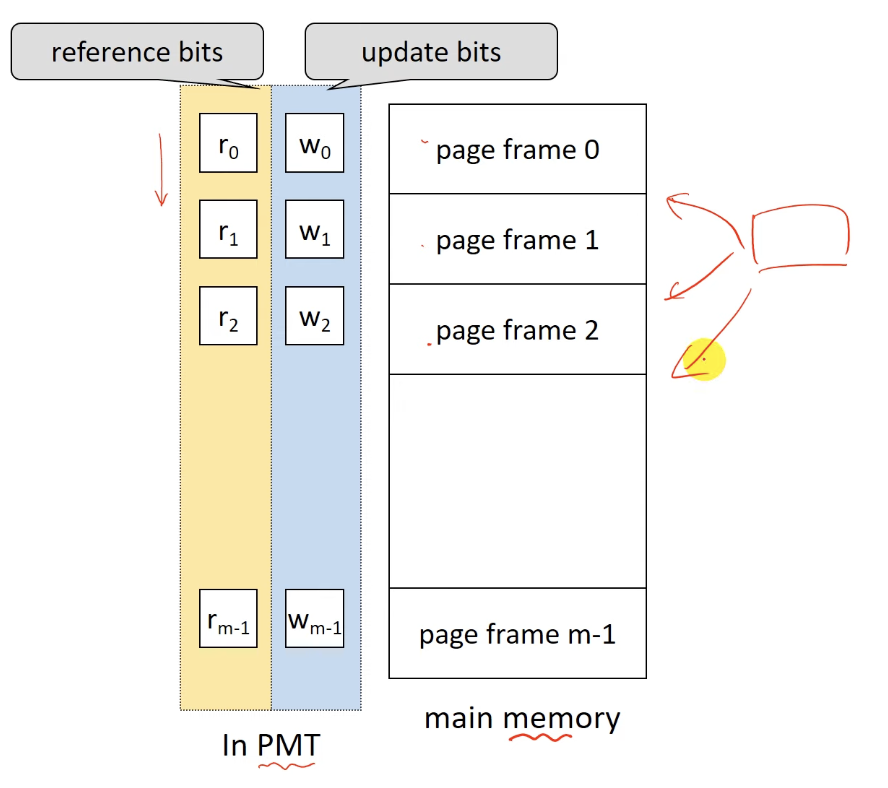

• Reference bit vector
  • 메모리에 적재된 각각의 page가 최근에 참조 되었는지를 표시
  • 운영

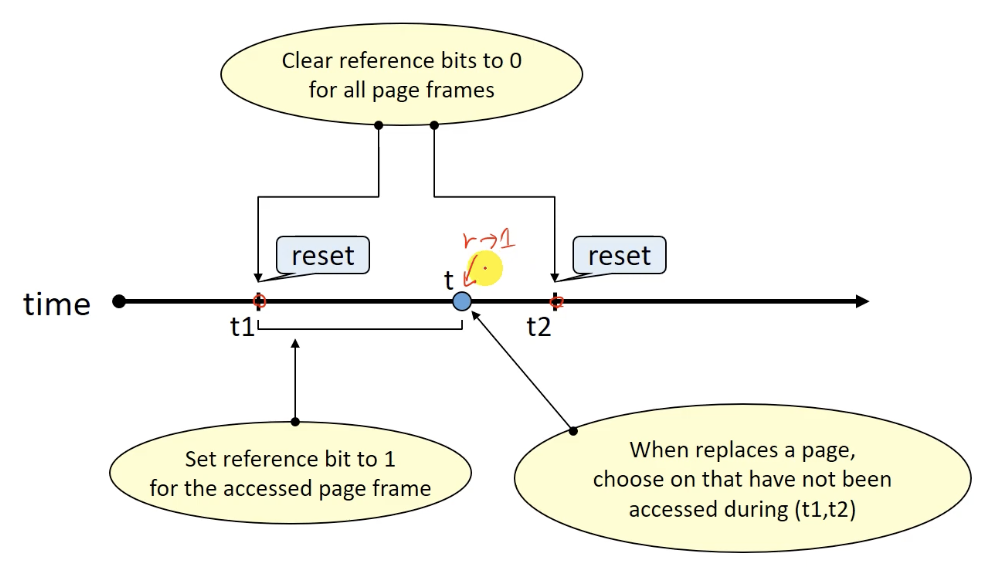

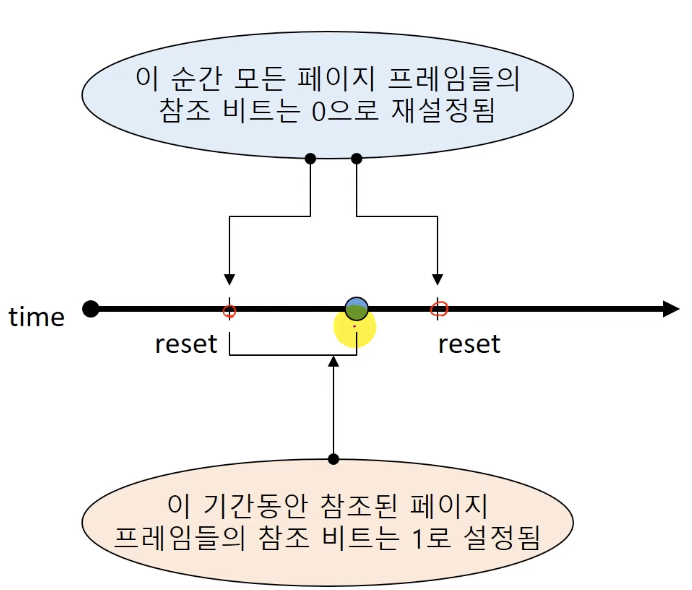

    • 프로세스에 의해 참조되면 해당 page의 Ref.bit를 1로 설정
    • 주기적으로 모든 reference bit를 0으로 초기화
  • Reference bit를 확인함으로서 최근에 참조된 page들을 확인 가능

• Update bit vector
  • Page가 메모리에 적재된 후, 프로세스에 의해 수정되었는지를 표시
  • 주기적 초기화 없음
  • Update bit = 1
    • 해당 page의 (Main memory 상 내용) ≠ (Swap device의 내용)
    • 해당 page에 대한 Write-back (to swap device)이 필요

Virtual Memory Management (2/6) - SW components

★ Software Components

• 가상 메모리 성능 향상을 위한 관리 기법들
  • Allocation strategies (할당 기법)
  • Fetch strategies
  • Replacement strategies (배치 기법)
  • Cleaning strategies (정리 기법)
  • Load control strategies (부하 조절 기법)

★ Allocation Strategies

• 각 프로세스에게 메모리를 얼마 만큼 줄 것인가?
  • Fixed allocation (고정 할당)
    • 프로세스의 실행 동안 고정된 크기의 메모리 할당
  • Variable allocation (가변 할당)
    • 프로세스의 실행 동안 할당하는 메모리의 크기가 유동적
• 고려사항
  • 프로세스 실행에 필요한 메모리 양을 예측해야 함
  • 너무 큰 메모리 할당 (Too much allocation),
    • 메모리가 낭비 됨
  • 너무 적은 메모리 할당 (Too small allocation),
    • Page fault rate ↑
    • 시스템 성능 저하

★ Fetch Strategies

• 특정 page를 메모리에 언제 적재할 것인가?
  • Demand fetch (demand paging)
    • 프로세스가 참조하는 페이지들만 적재
    • Page fault overhead
  • Anticipatory fetch (pre-paging)
    • 참조될 가능성이 높은 page 예측
    • 가까운 미래에 참조될 가능성이 높은 page를 미리 적재
    • 예측 성공 시, page fault overhead가 없음
    • Prediction overhead(kernel의 개입), Hit ratio에 민감함
• 실제 대부분의 시스템은 Demand fetch 기법 사용
  • 일발적으로 준수한 성능을 보여 줌
  • Anticipatory fetch
    • Prediction overhead, 잘못된 예측 시 자원 낭비가 큼

★ Placement Strategies

• Page/segment를 어디에 적재할 것인가?
• Paging system에는 불필요
• Segmentation system에서의 배치 기법
  • First-fit
  • Best-fit
  • Worst-fit
  • Next-fit

★ Replacement Strategies

• 새로운 page를 어떤 page와 교체할 것인가? (빈 page frame이 없는 경우)
  • Fixed allocation을 위한 교체 기법

• Variable allocation을 위한 교체 기법



★ Cleaning Strategies

• 변경 된 page를 언제 write-back 할 것인가?
  • 변경된 내용을 swap device에 반영
  • Demand cleaning
    • 해당 page가 메모리에서 내려올 때 write-back
  • Anticipatory cleaning (pre-cleaning)
    • 더이상 변경될 가능성이 없다고 판단할 때, 미리 write-back
    • Page 교체 시 발생하는 write-back 시간 절약
    • Write-back 이후, page 내용이 수정되면, overhead!
• 실제 대부분의 시스템은 Demand cleaning 기법 사용
  • 일발적으로 준수한 성능을 보여 줌
  • Anticipatory cleaning
    • Prediction overhead, 잘못된 예측 시 자원 낭비가 큼

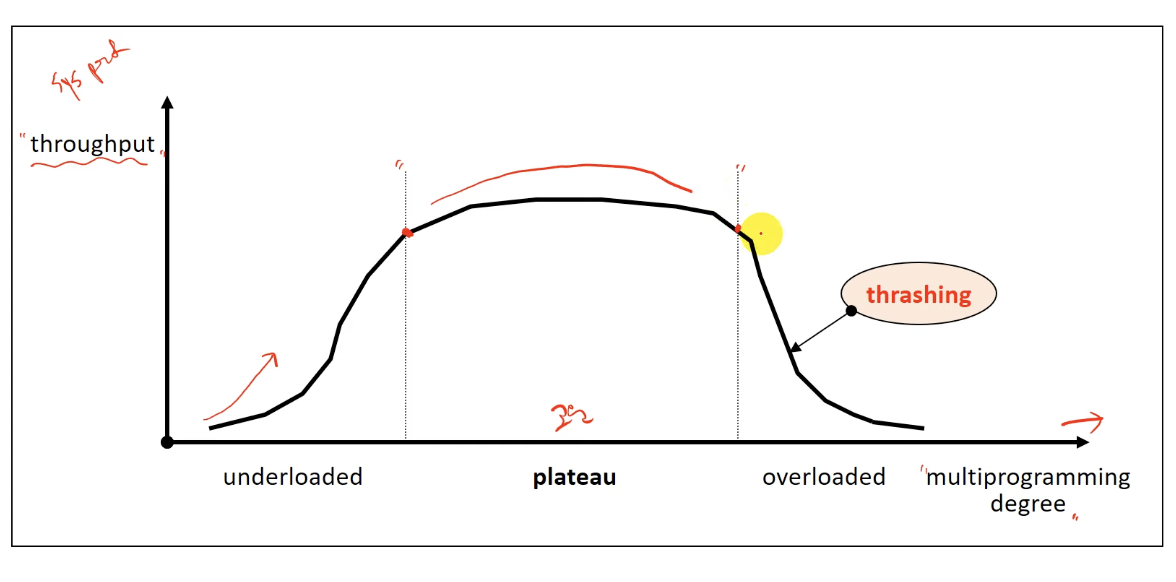

★ Load Control Strategies

• 시스템의 multi-programming degree 조절
  • Allocation strategies와 연계 됨
• 적정 수준의 multi-programming degree를 유지해야 함
  • Plateau(고원) 영역으로 유지
  • 저부하 상태 (Under-loaded)
    • 시스템 자원 낭비, 성능 저하
  • 고부하 상태 (Over-loaded)
    • 자원에 대한 경쟁 심화, 성능 저하
    • Thrashing(스레싱) 현상 발생
      • 과도한 page fault가 발생하는 현상

Virtual Memory Management (3/6) - Replacement Strategies for Fixed Alloc.1

★ Locality

• 프로세스가 프로그램/데이터의 특정 영역을 집중적으로 참조하는 현상
• 원인
  • Loop structure in program
  • Array, structure 등의 데이터 구조
• 공간적 지역성 (Spatial locality)
  • 참조한 영역과 인접한 영역을 참조하는 특성
• 시간적 지역성 (Temporal locality)
  • 한 번 참조한 영역을 곧 다시 참조하는 특성

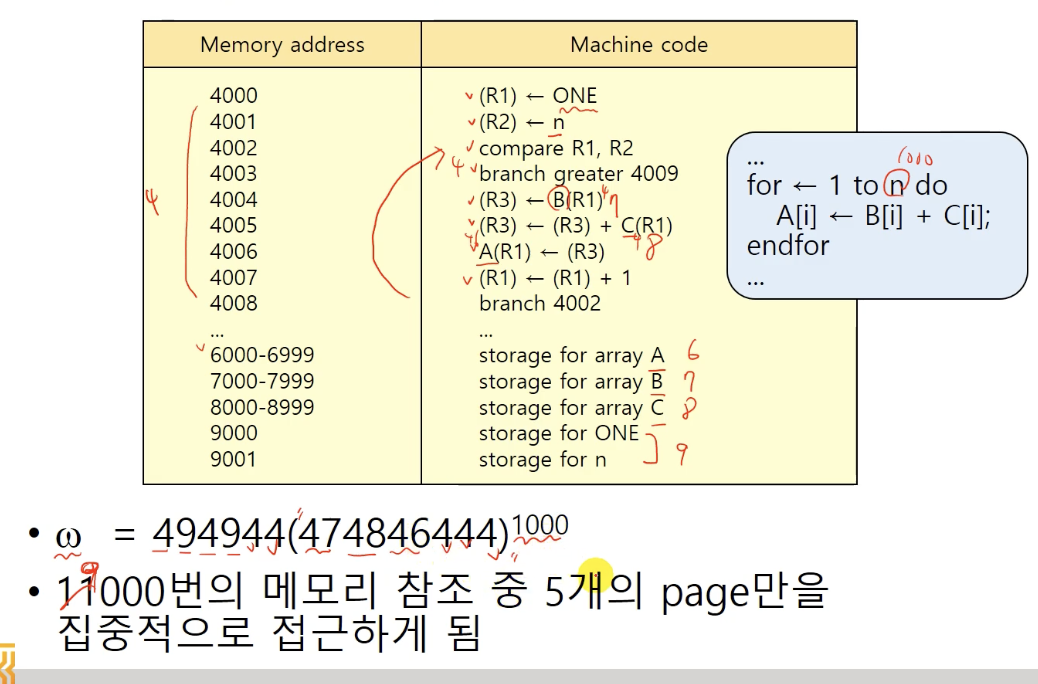

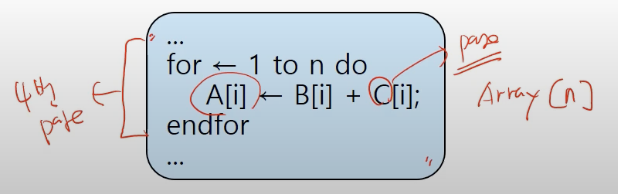

★ Locality (Example)

• 가정
  • Paging system
  • Page size = 1000words
  • Machine instruction size = 1word
  • 주소 지정은 word단위로 이루어짐
  • 프로그램은 4번 page에 continuous allocation 됨
  • n = 1000



★ Fixed allocation



★ Variable allocation



★ Min Algorithm (OPT algorithm)

• 1966년 Belady에 의해 제시
• Minimize page fault frequency (proved)
  • Optimal solution
• 기법

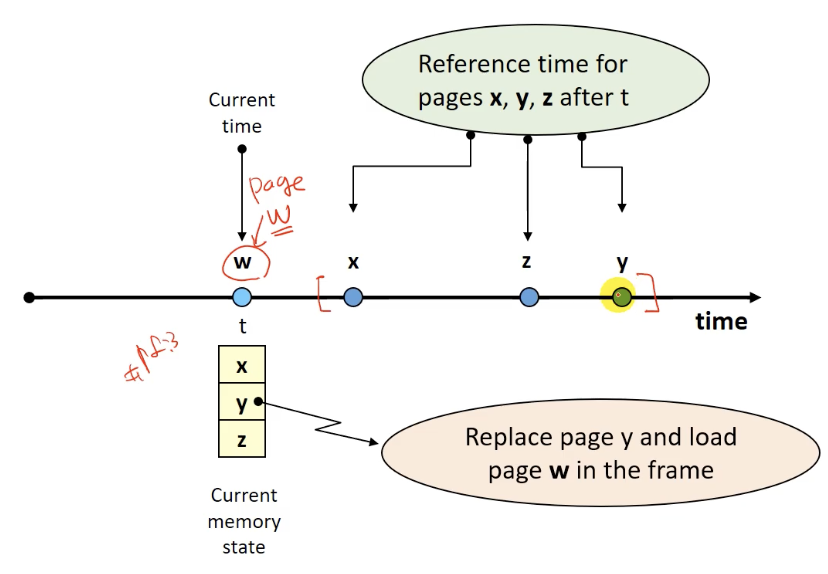

  • 앞으로 가장 오랫동안 참조되지 않을 page 교체
    • Tie-breaking rule : page 번호가 가장 큰/작은 페이지 교체
• 실현 불가능한 기법 (Unrealizable)
  • Page reference string을 미리 알고 있어야 함
• 교체 기법의 성능 평가 도구로 사용 됨



★ Random Algorithm

• 무작위로 교체할 page 선택
• Low overhead
• No policy

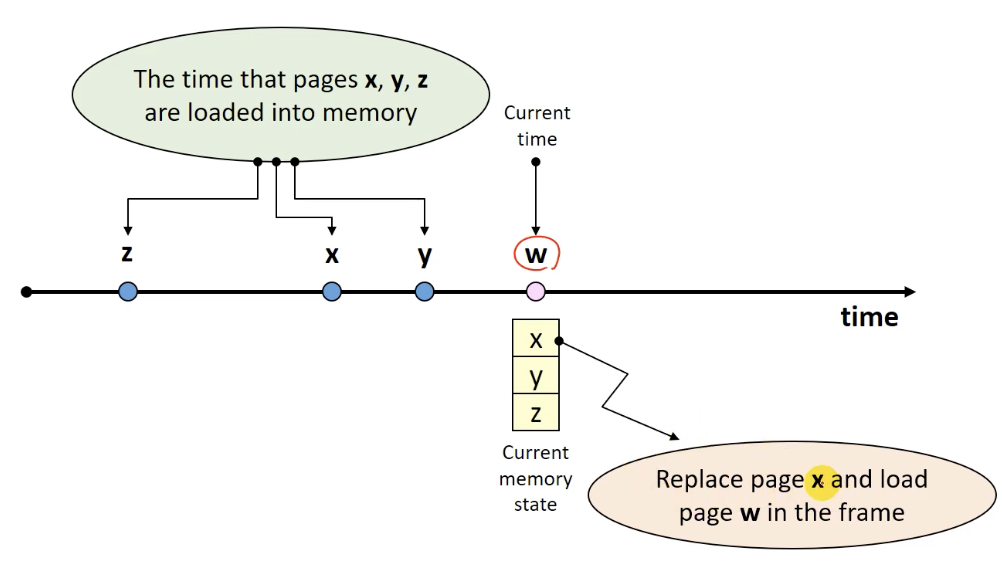

★ FIFO Algorithm

• First in First out
  • 가장 오래된 page를 교체
• Page가 적재 된 시간을 기억하고 있어야 함
• 자주 사용되는 page가 교체 될 가능성이 높음
  • Locality에 대한 고려가 없음

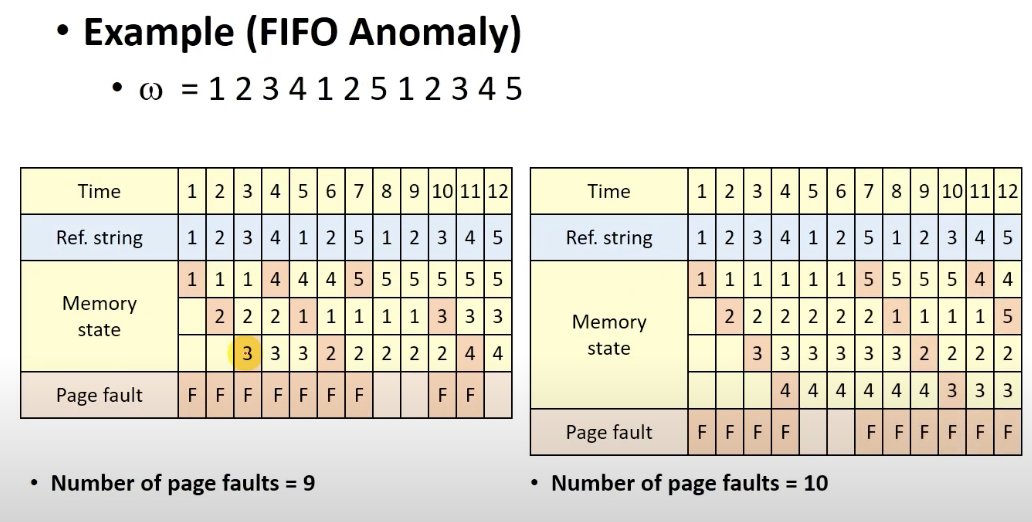

• FIFO anomaly (Belady’s anomaly)
  • FIFO 알고리즘의 경우, 더 많은 page frame을 할당 받음에도 불구하고 page fault의 수가 증가하는 경우가 있음

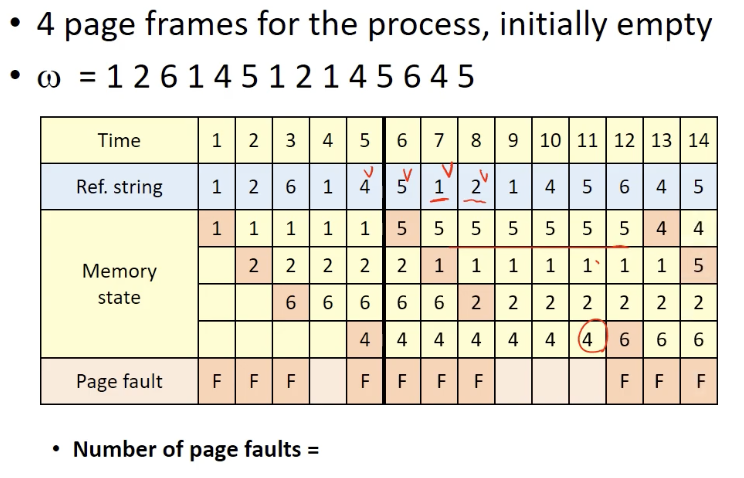

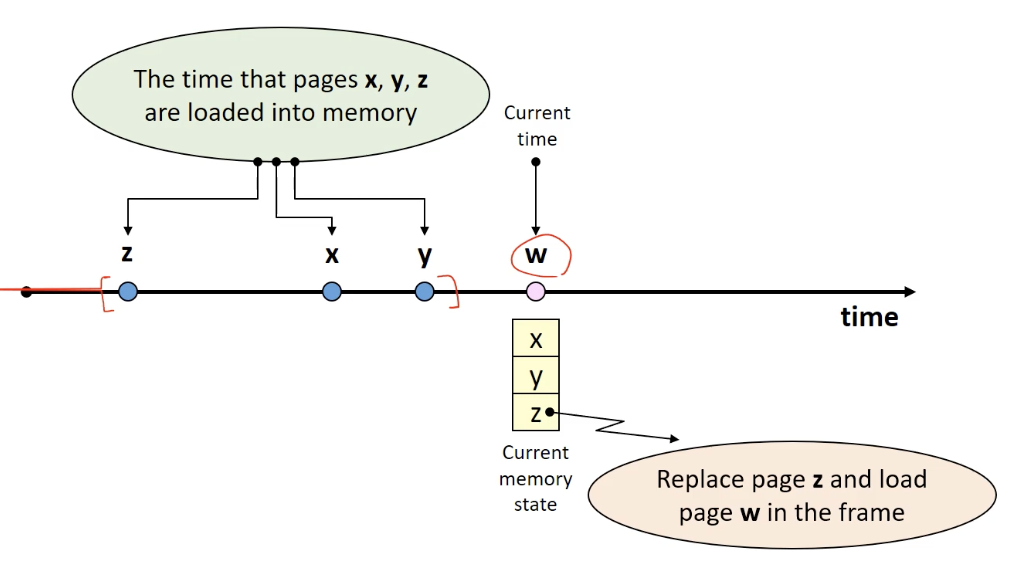

★ LRU (Least Recently Used) Algorithm

• 가장 오랫동안 참조되지 않은 page를 교체
• Page 참조 시마다 시간을 기록해야 함
• Locality에 기반을 둔 교체 기법
• MIN algorithm에 근접한 성능을 보여줌
• 실제로 가장 많이 활용되는 기법

• 단점
  • 참조 시마다 시간을 기록해야 함 (Overhead)
    • 간소화된 정보 수집으로 해소 가능
      • 예) 정확한 시간 대신, 순서만 기록
  • Loop 실행에 필요한 크기보다 작은 수의 page frame이 할당 된 경우, page fault 수가 급격히 증가함
    • 예) loop를 위한 |Ref.string| = 4 / 할당된 page frame이 3개
    • Allocation 기법에서 해결 해야 함

Virtual Memory Management (4/6) - Replacement Strategies for Fixed Alloc.2

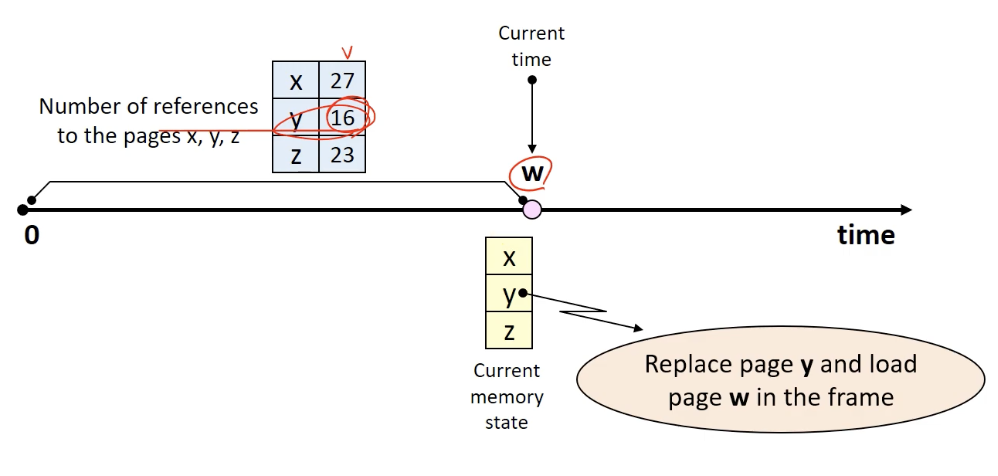

★ LFU (Least Frequently Use) Algorithm

• 가장 참조 횟수가 적은 Page를 교체
  • Tie-breaking rule : LRU
• Page 참조 시 마다, 참조 횟수를 누적 시켜야 함
• Locality 활용
  • LRU 대비 적은 overhead
• 단점
  • 최근 적재된 참조될 가능성이 높은 page가 교체 될 가능성이 있음
  • 참조 횟수 누적 overhead

★ NUR (Not Used Recently) Algorithm

• LRU approximation scheme
  • LRU보다 적은 overhead로 비슷한 성능 달성 목적
• Bit vector 사용
  • Reference bit vector (r), Update bit vector (m)
• 교체 순서
  1. (r, m) = (0, 0)
  2. (r, m) = (0, 1)
  3. (r, m) = (1, 0)
  4. (r, m) = (1, 1)

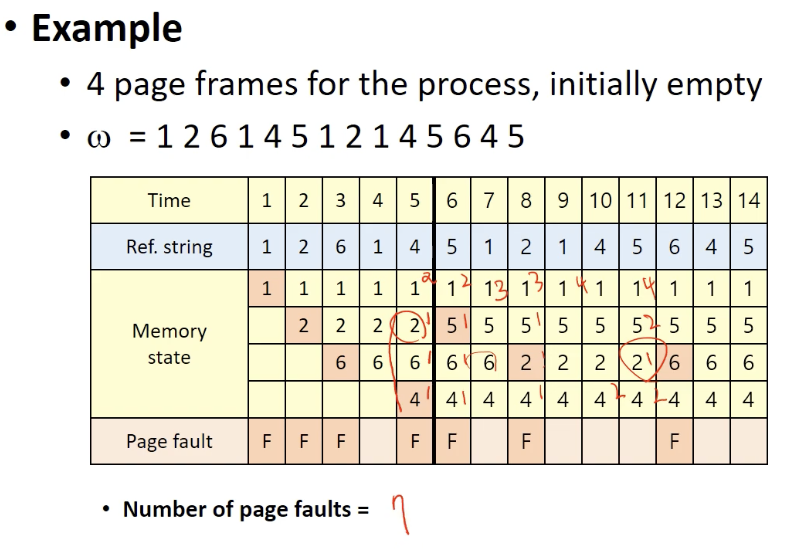

★  Clock Algorithm

• IBM VM/370 OS
• Reference bit 사용함
  • 주기적인 초기화 없음
• Page frame들을 순차적으로 가리키는 pointer(시계바늘)를 사용하여 교체될 page 결정

• Pointer를 돌리면서 교체 page 결정
  • 현재 가리키고 있는 page의 reference bit(r) 확인
  • r = 0인 경우, 교체 page로 결정
  • r = 1인 경우, reference bit 초기화 후 pointer 이동
• 먼저 적재된 page가 교체될 가능성이 높음
  • FIFO와 유사
• Reference bit를 사용하여 교체 페이지 결정
  • LRU (or NUR)과 유사



★ Other Algorithms

• Additional-reference-bits algorithm
  • LRU approximation
  • 여러 개의 reference bit를 가짐
    • 각 time-interval에 대한 참조 여부 기록
    • History register for each page
• MRU (Most Recently Used) algorithm
  • LRU와 정반대 기법
• MFU (Most Frequently Used) algorithm
  • LFU와 정반대 기법

Virtual Memory Management (5/6) - Replacement Strategies for Variable Alloc.

Variable allocation

• WS(Working Set) algorithm
• PFF(Page Fault Frequency) algorithm
• VMIN(Variable MIN) algorithm

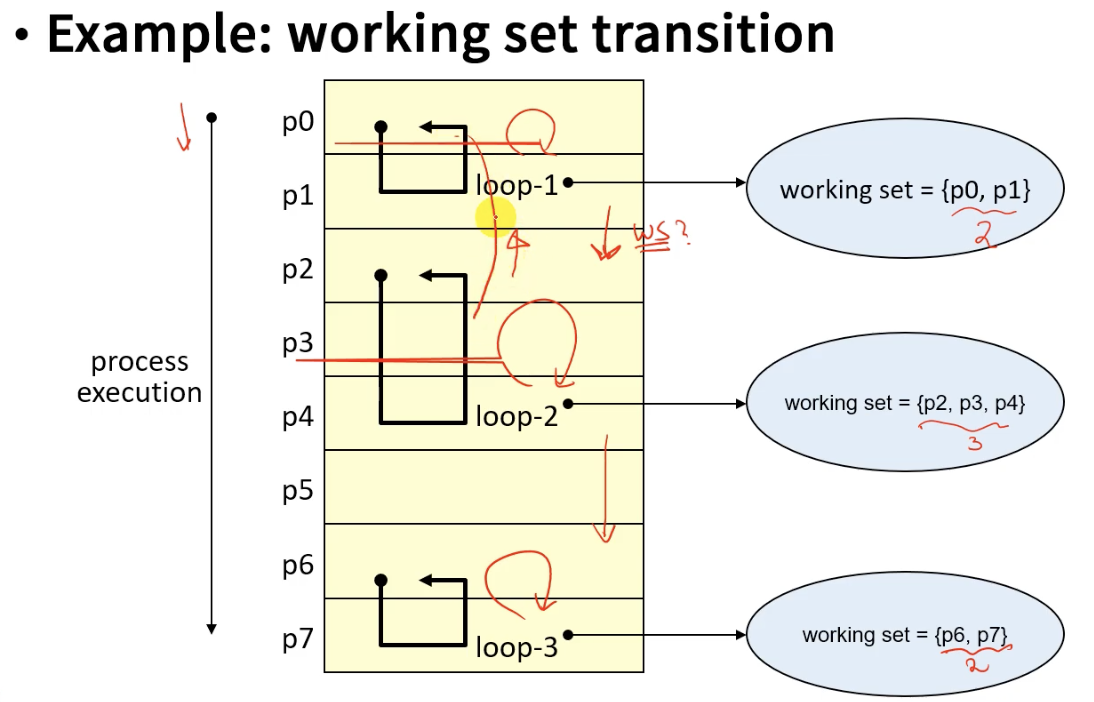

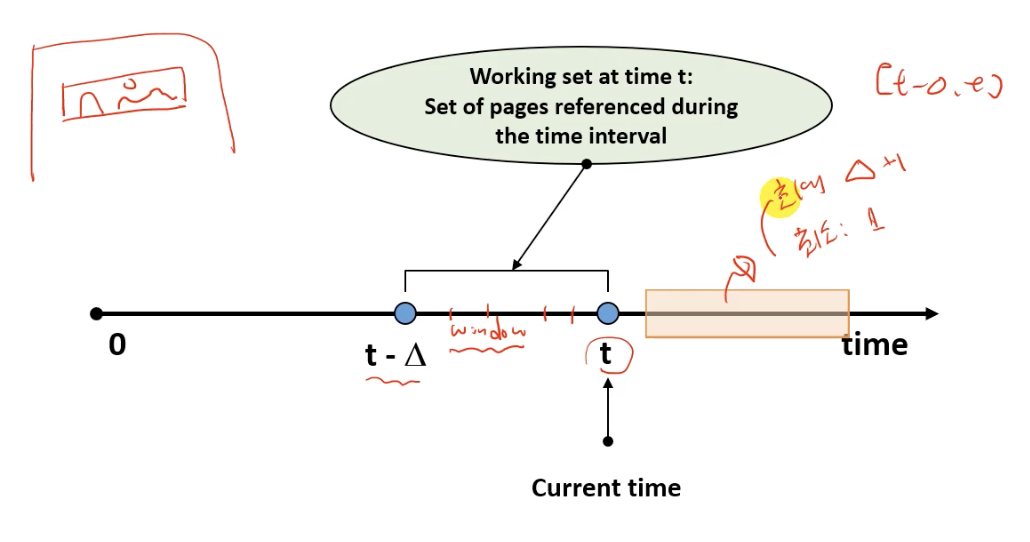

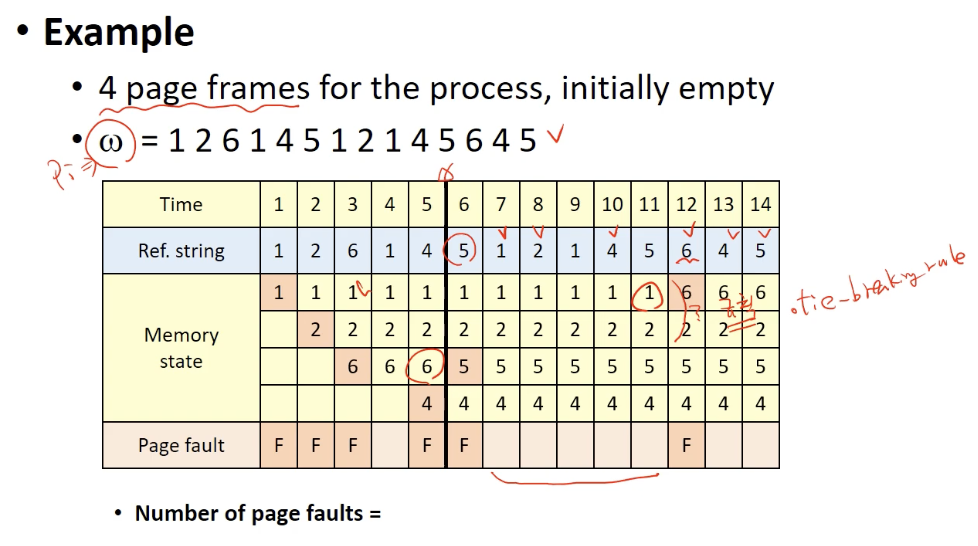

★ Working Set (WS) algorithm

• 1968년 Denning이 제안
• Working set

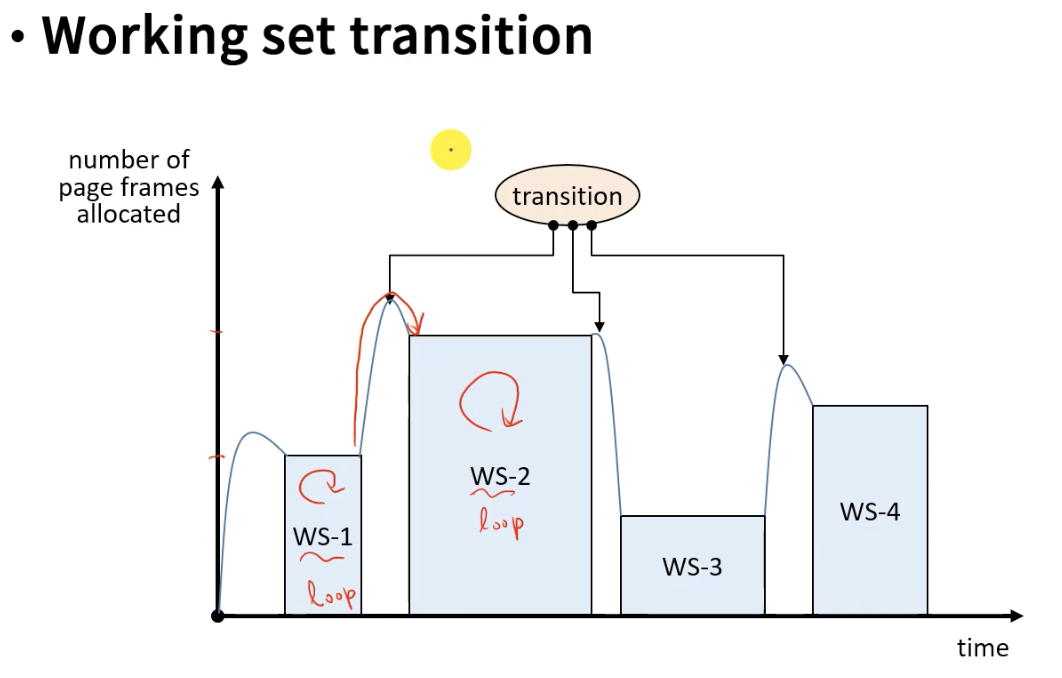

  • Process가 특정 시점에 자주 참조하는 page들의 집합
  • 최근 일정시간(●) 동안 참조된 page들의 집합
  • 시간에 따라 변함
  • W(t, ●)
    • The working set of a process at time t
    • Time interval [t - ●, t] 동안 참조된 page들의 집합
    • ● : window size, system parameter

• Working set memory management
  • Locality에 기반을 둠
  • Working set을 메모리에 항상 유지
    • Page fault rate (thrashing) 감소
    • 시스템 성능 향상
  • Window size(●)는 고정
    • Memory allocation은 가변
      • MA가 고정 and ●가 가변 ⇒ LRU
    • ● 값이 성능을 결정 짓는 중요한 요소
• Window size vs. WS size

✓ locality 때문

✓ 일시적으로 page frames allocated 수 증가

• 성능 평가
  • Page fault 수 외 다른 지표도 함께 봐야 함
  • Example
    • Time interval [1, 10]
      • of page fault = 5
      • 평균 할당 page frame 수 = 3.2
    • 평가
      • 평균 3.2개의 page frame을 할당 받은 상태에서
      • 5번의 page fault 발생
    • cost(pf), cost(p) 필요 → 이를 통해 계산해서 비교 가능
• 특성
  • 적재되는 page가 없더라도, 메모리를 반납하는 page가 있을 수 있음
  • 새로 적재되는 page가 있더라도, 교체 되는 page가 없을 수 있음
• 단점
  • Working set management overhead
  • Residence set (상주 집합)을 Page fault가 없더라도, 지속적으로 관리해야 함

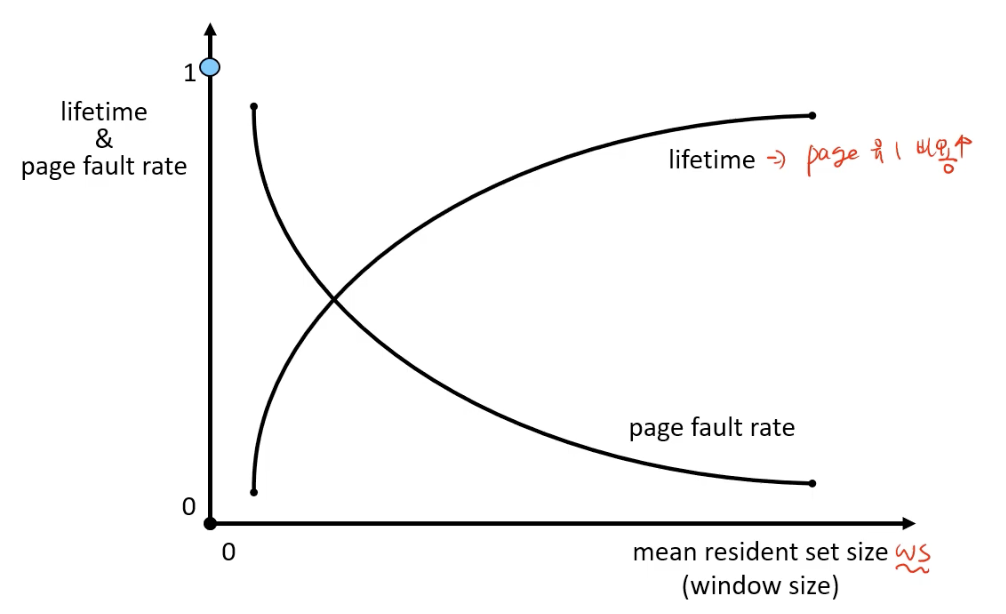

• Mean number of frames allocated vs. page fault rate

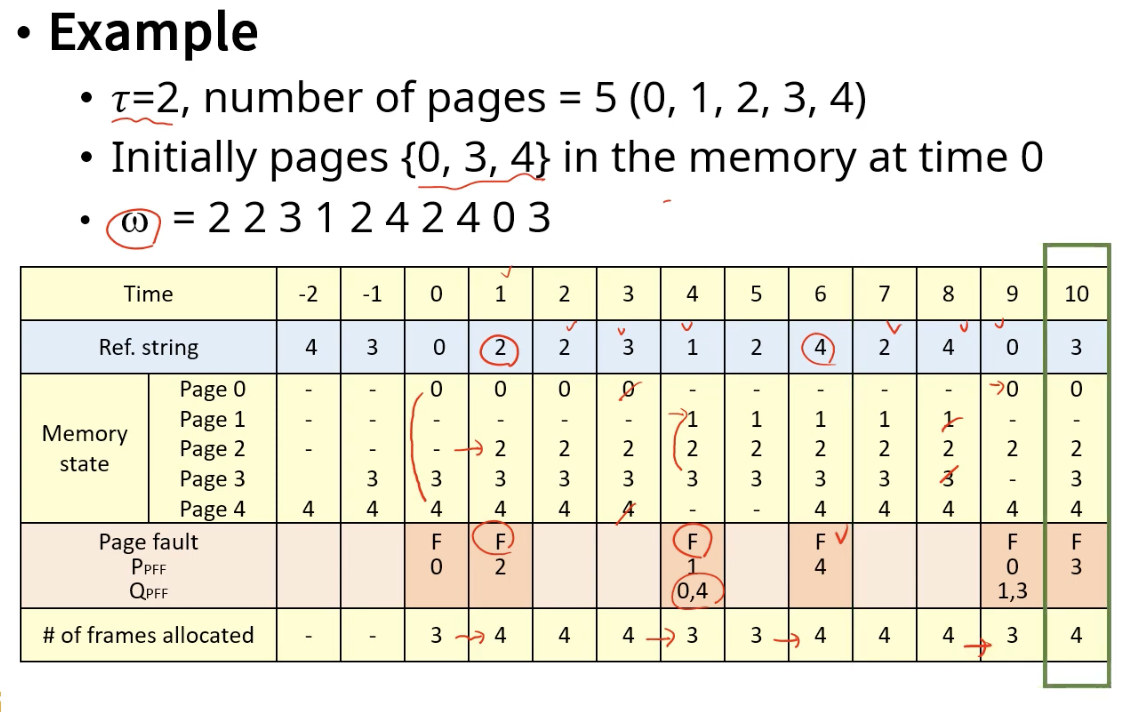

★ Page Fault Frequency (PFF) algorithm

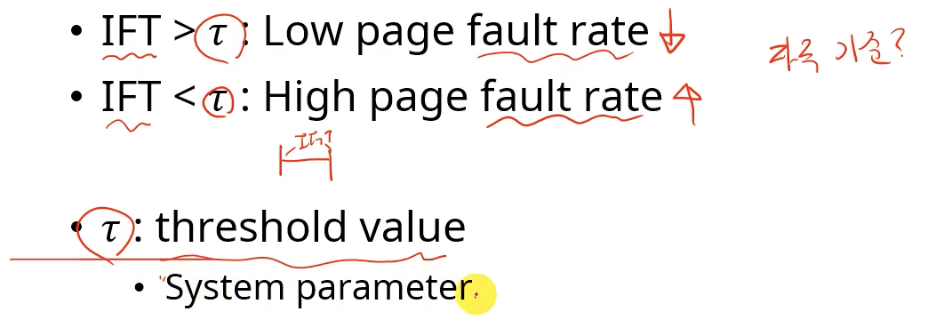

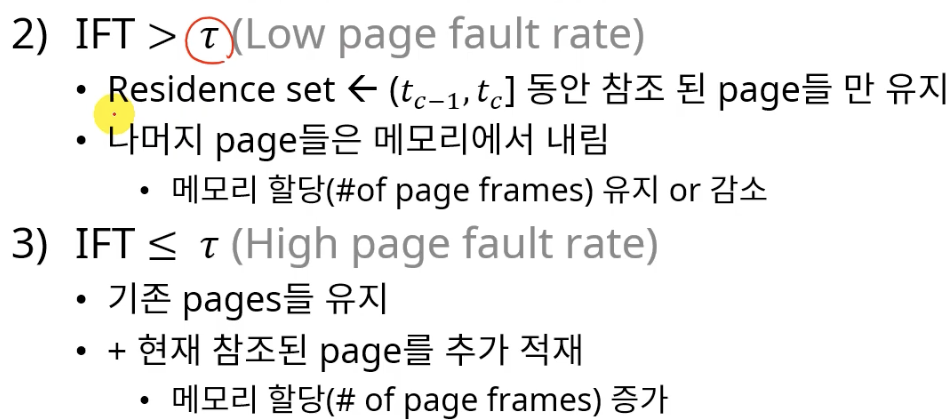

• Residence set size를 page fault rate에 따라 결정
  • Low page fault rate (long inter-fault time)
    • Process에게 할당된 PF 수를 감소
  • High page fault rate (short inter-fault time)
    • Process에게 할당된 PF 수를 증가
• Resident set 갱신 및 메모리 할당
  • Page fault가 발생시에만 수행
  • Low overhead
• Criteria for page fault rate

• Algorithm

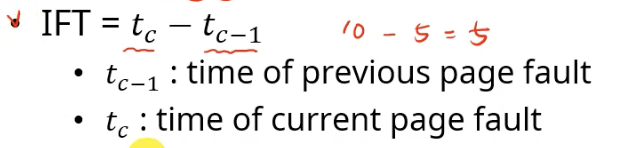

  1. Page fault 발생 시, IFT 계산

• 성능평가
  • Page fault 수 외 다른 지표도 함께 봐야 함
  • Example
    • Time interval [1, 10]
      • of page fault = 5
      • 평균 할당 page frame 수 = 3.8
    • 평가
      • 평균 3.7개의 page frame을 할당 받은 상태에서 5번의 page fault 발생
• 특징
  • 메모리 상태 변화가 page fault 발생 시에만 변함
    • Low overhead

★ Variable MIN (VMIN) algorithm

• Variable allocation 기반 교체 기법 중 optimal algorithm
  • 평균 메모리 할당량과 page fault 발생 횟수 모두 고려했을 때의 Optimal
• 실행 불가능한 기법 (Unrealizable)
  • Page reference string을 미리 알고 있어야 함
• 기법
  • [t, t + ●]을 고려해서 교체할 page 선택

• Algorithm
  • Page r이 t 시간에 참조되면,
  • page r이 (t, t + ●] 사이에 다시 참조되는지 확인
  • 참조 된다면, page r을 유지
  • 참조 안된다면, page r을 메모리에서 내림

• 성능 평가
  • Page fault 수 외 다른 지표도 함께 봐야 함
  • Example
    • Time interval [1, 10]
      • of page fault = 5
      • 평균 할당 page frame 수 = 1.6
    • 평가
      • 평균 1.6개의 page frame을 할당 받은 상태에서 5번의 page fault 발생
• 최적 성능을 위한 ● 값은?



Virtual Memory Management (6/6) - Other considerations

★ Other Considerations

• Page size
• Program restructuring
• TLB reach

★ Page Size

• 시스템 특성에 따라 다름
  • No best answer!
  • 점점 커지는 경향
• 일반적인 page size
  • 2^7(128) bytes ~ 2^22(4M) bytes
• Small page size
  • Large page table / # of PF
    • High overhead (kernel)
  • 내부 단편화 감소
  • I/O 시간 증가
  • Locality 향상
  • Page fault 증가
• Large page size
  • Small page table / # of PF
    • Low overhead (kernel)
  • 내부 단편화 증가
  • I/O 시간 감소
  • Locality 저하
  • Page fault 감소

[HW 발전 경향]

CPU ↑, Memory size ↑

→ 상대적인 Page fault 처리 비용 ↑

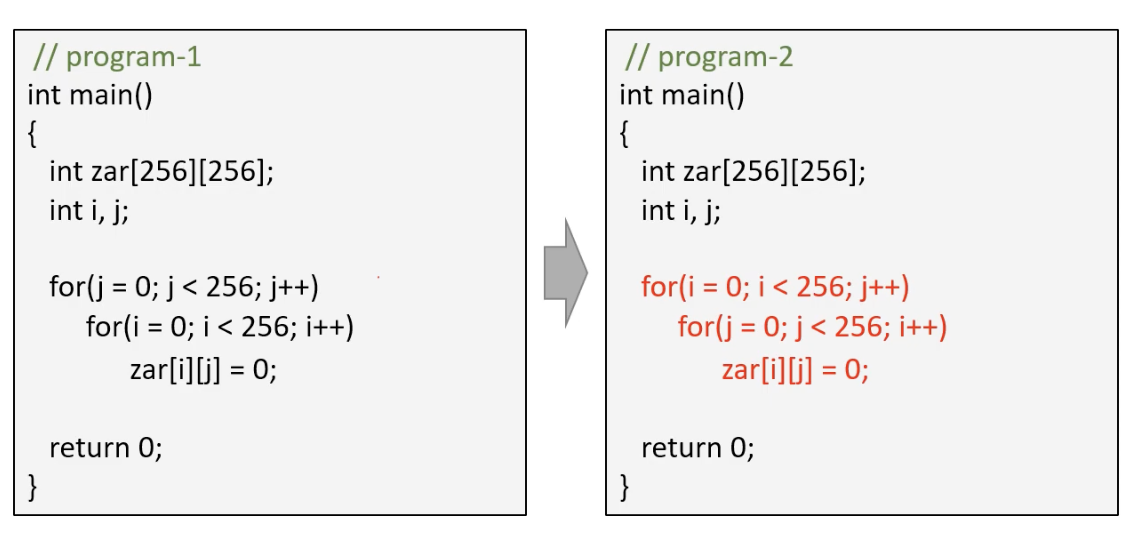

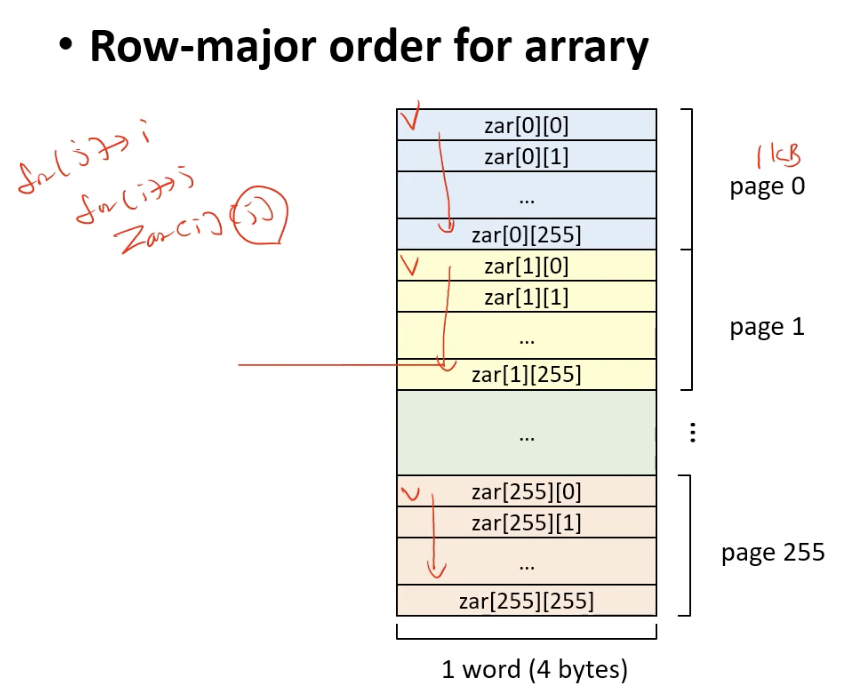

★ Program Restructuring

• 가상 메모리 시스템의 특성에 맞도록 프로그램을 재구성
• 사용자가 가상 메모리 관리 기법(예, paging system)에 대해 이해하고 있다면, 프로그램의 구조를 변경하여 성능을 높일 수 있음
•

★ TLB Reach

• TLB를 통해 접근 할 수 있는 메모리의 양
  • (The number of entries) * (the page size)
• TLB의 hit ratio를 높이려면
  • TLB의 크기 증가
    • Expensive
  • Page 크기 증가 or 다양한 page size 지원
    • OS의 지원이 필요
      • 최근 OS의 발전 경향
