운영체제 - Disk System, File System

Disk System

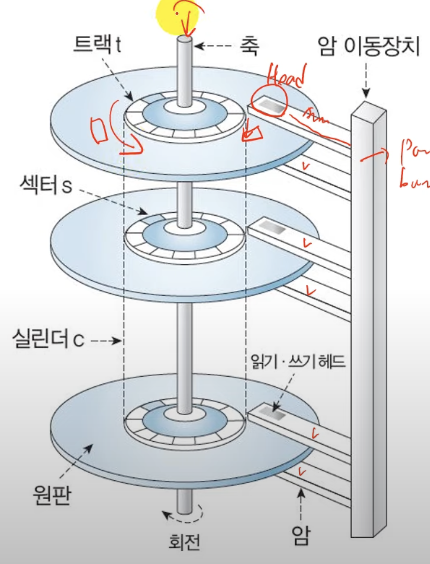

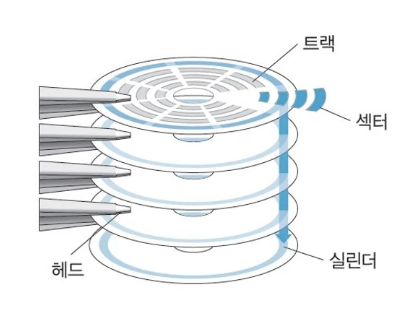

★ Disk System

• Disk pack
  • 데이터 영구 저장 장치 (비휘발성)
  • 구성

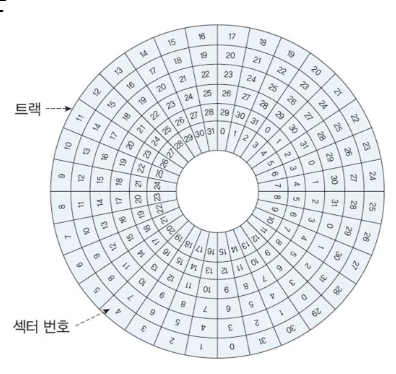

    • sector
      • 데이터 저장/판독의 물리적 단위
    • Track
      • Platter 한 면에서 중심으로 같은 거리에 있는 sector들의 집합
    • Cylinder
      • 같은 반지름을 갖는 track의 집합
    • Platter
      • 양면에 자성 물질을 입힌 원형 금속판
      • 데이터의 기록/판독이 가능한 기록매체
    • Surface
      • Platter의 윗면과 아랫면



• Disk drive
  • Disk pack에 데이터를 기록하거나 판독할 수 있도록 구성된 장치
  • 구성
    • Head
      • 디스크 표면에 데이터를 기록/판독
    • Arm
      • Head를 고정/지탱
    • Positioner (boom)
      • Arm을 지탱
      • Head를 원하는 track으로 이동
    • Spindle
      • Disk pack을 고정 (회전축)
      • 분당 회전 수 (RPM, Revolutions Per Minute)



★ Disk Address

• Physical disk address
  • Sector(물리적 데이터 전송 단위)를 지정

• Logical disk address: relative address
  • Disk system의 데이터 전체들 block들의 나열로 취급
    • Block에 번호 부여
    • 임의의 block에 접근 가능
  • Block 번호 → physical address 모듈 필요 (disk driver)

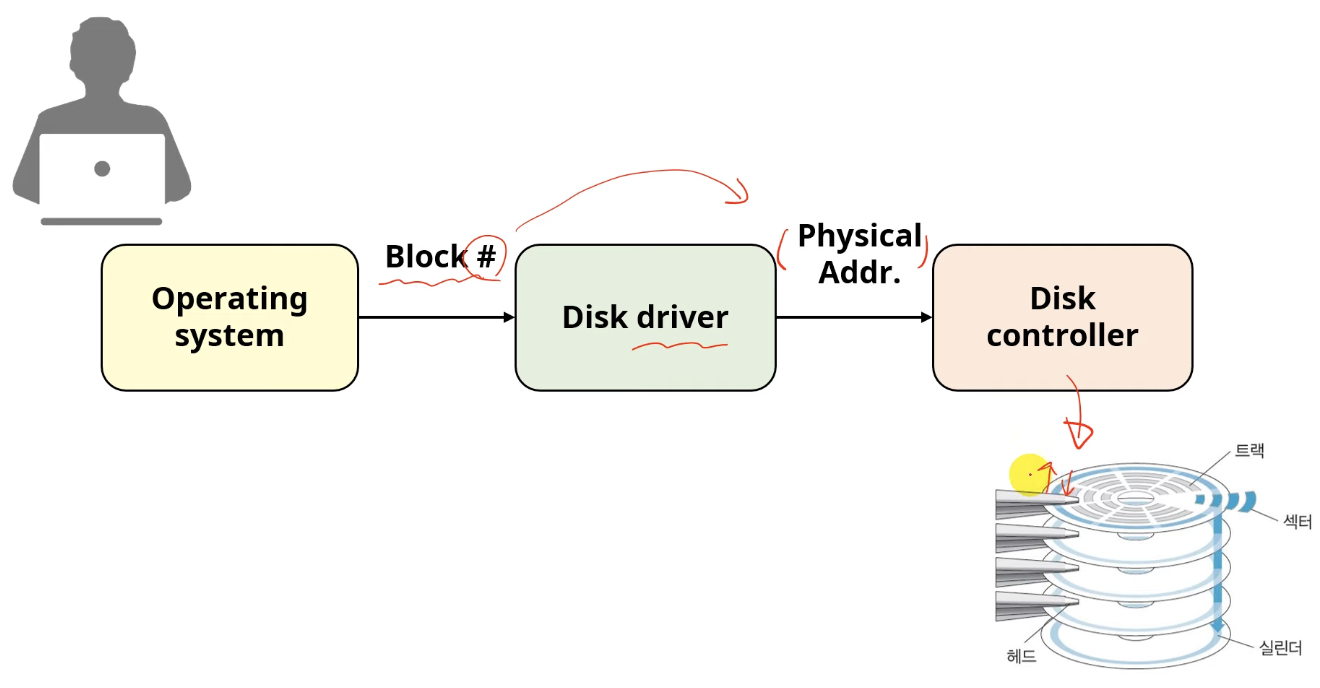

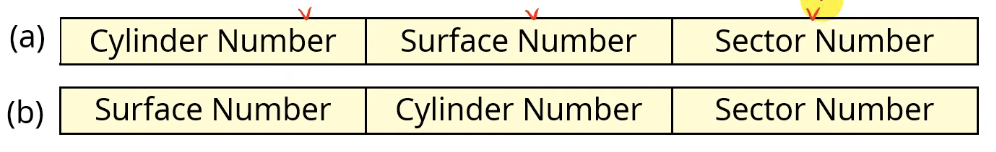

★ Disk Address Mapping

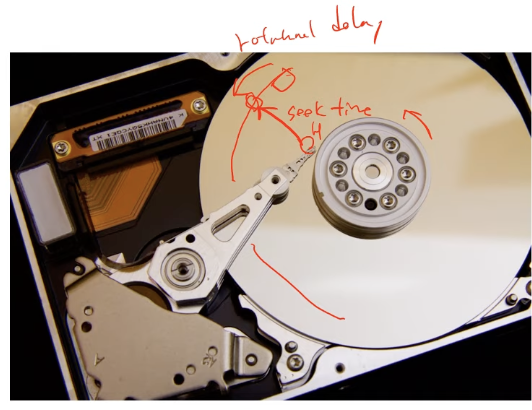

★ Data Access in Disk System

Data access time = seek time + rotational delay + data transmission time

1. Seek time

• 디스크 head를 필요한 cylinder로 이동하는 시간

1. Rotational delay

• 1)이후에서 부터,
• 필요한 sector가 head 위치로 도착하는 시간

1. Data transmission time

• 2)이후에서 부터,
• 해당 sector를 읽어서 전송(or 기록)하는 시간

File System Overview

★ File System

• 사용자들이 사용하는 파일들을 관리하는 운영체제의 한 부분

• File system의 구성
  • Files
    • 연관된 정보의 집합
  • Directory structure
    • 시스템 내 파일들의 정보를 구성 및 제공
  • Partitions
    • Directory들의 집합을 논리적/물리적으로 구분

★ File Concept

• 보조 기억 장치에 저장된 연관된 정보들의 집합
  • 보조 기억 장치 할당의 최소 단위
  • Sequence of bytes (물리적 정의)
• 내용에 따른 분류
  • Program file
    • Source program, object program, executable files
  • Data file
• 형태에 따른 분류
  • Text (ascii) file
  • Binary file
• File attributes (속성)
  • Name
  • Identifier
  • Type
  • Location
  • Size
  • Protection
    • access control information
  • User identification (owner)
  • Time, date
    • creation, late reference, last modification
• File operations
  • Create
  • Write
  • Read
  • Reposition
  • Delete
  • Etc.
• OS는 file operation들에 대한 system call을 제공해야 함

★ File Access Methods

• Sequential access (순차 접근)
  • File을 record(or bytes) 단위로 순서대로 접근
    • E.g., fgetc()
• Directed access (직접 접근)
  • 원하는 Block을 직접 접근
    • E.g., lseek(), seek()
• Indexed access
  • Index를 참조하여, 원하는 block을 찾은 후 데이터에 접근

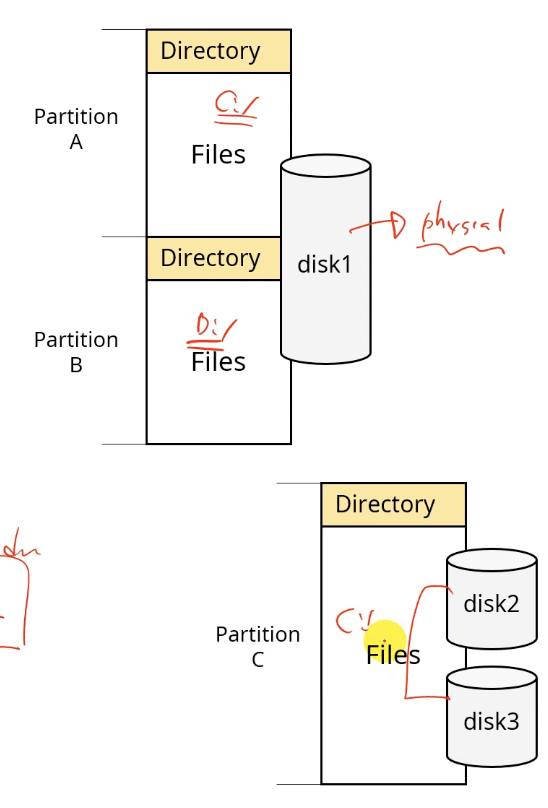

★ File System Organization

• Partitions (minidisks, volumes)
  • Virtual disk
• Directory
  • File 들을 분류, 보관하기 위한 개념
  • Operations on directory
    • Search for a file
    • Create a file
    • Delete a file
    • List a directory
    • Rename a file
    • Traverse the file system

• Mounting
  • 현재 FS에 다른 FS를 붙이는 것

Directory Structrue

Logical directory structure

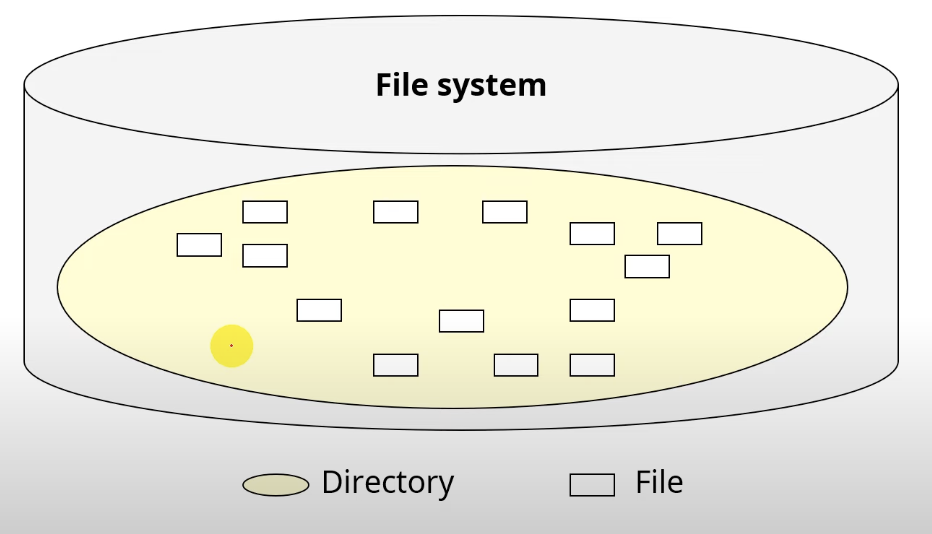

★ Flat Directory Structure

• FS내에 하나의 directory만 존재
  • Single-level directory structure
• Issues
  • File naming
  • File protection
  • File management
  • 다중 사용자 환경에서 문제가 더욱 커짐

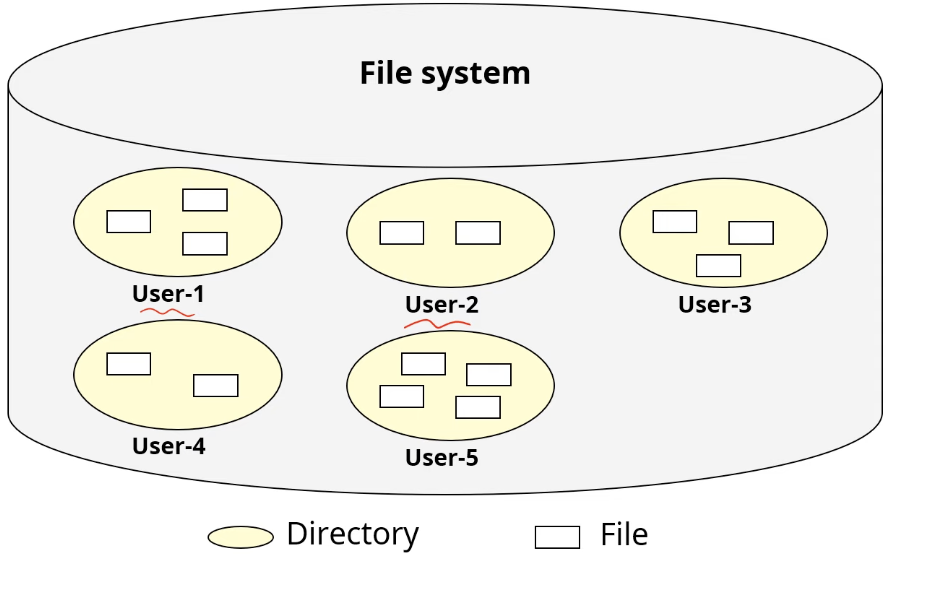

★ 2-Level Directory Structure

• 사용자 마다 하나의 directory 배정
• 구조
  • MFD (Master File Directory)
  • UFD (User File Directory)
• Problems
  • Sub-directory 생성 불가능
    • File naming issue
  • 사용자간 파일 공유 불가

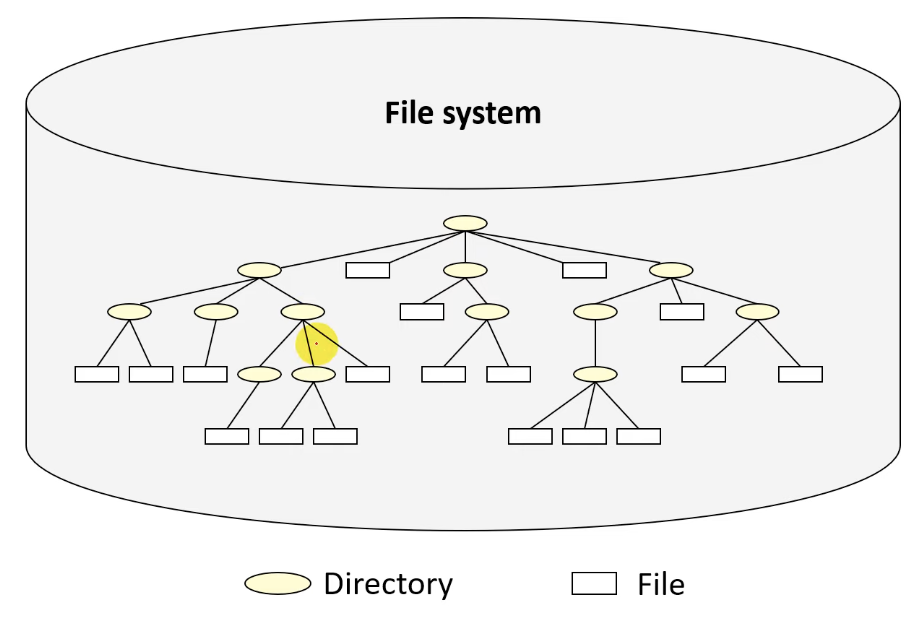

★ Hierarchical Directory Structure

• Tree 형태의 계층적 directory 사용 가능
• 사용자가 하부 directory 생성/관리 가능
  • System call이 제공되어야 함
  • Terminologies
    • Home directory, Current directory
    • Absolute pathname, Relative pathname
• 대부분의 OS가 사용

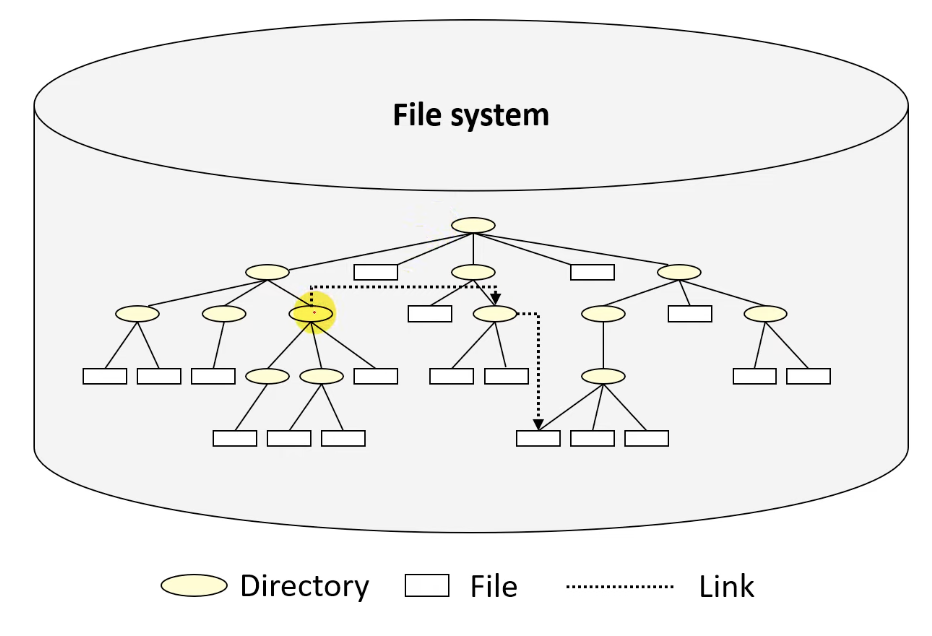

★ Acyclic Graph Directory Structure (사이클(루프)발생 X)

• Hierarchical directory structure 확장
• Directory안에 shared directory, shared file를 담을 수 있음
• Link의 개념 사용

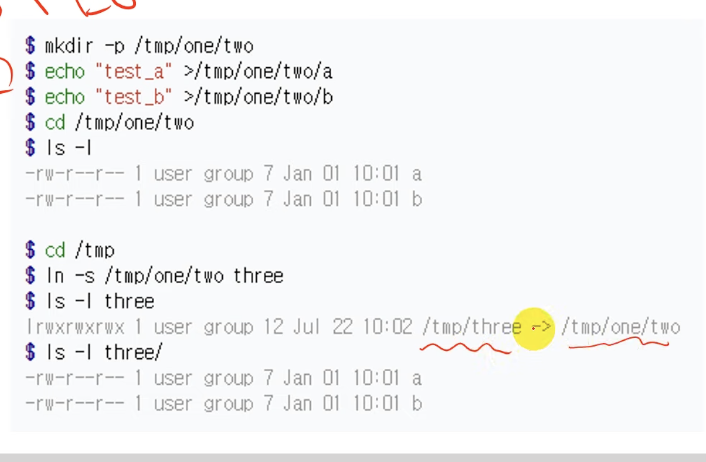

  • E.g., Unix system의 symbolic link

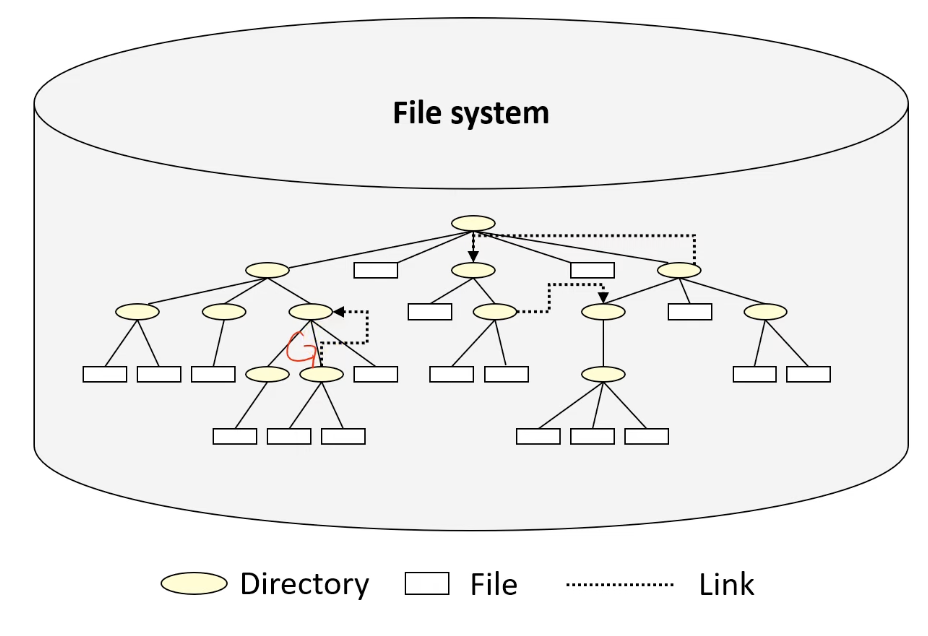

★ General Graph Directory Structure

• Acyclic Graph Directory Structure의 일반화
  • Cycle을 허용
• Problems
  • File 탐색 시, Infinite loop를 고려해야 함

File Protection

★ File Protection

• File에 대한 부적절한 접근 방지
  • 다중 사용자 시스템에서 더욱 필요
• 접근 제어가 필요한 연산들
  • Read (R)
  • Write (W)
  • Execute (X)
  • Append (A)

★ File Protection Mechanism

• 파일 보호 기법은 system size 및 응용 분야에 따라 다를 수 있음

1. Password 기법

• 각 file들에 PW 부여
• 비현실적
  • 사용자들이 파일 각각에 대한 PW를 기억해야 함
  • 접근 권한 별로 서로 다른 PW를 부여해야 함

1. Access Matrix 기법

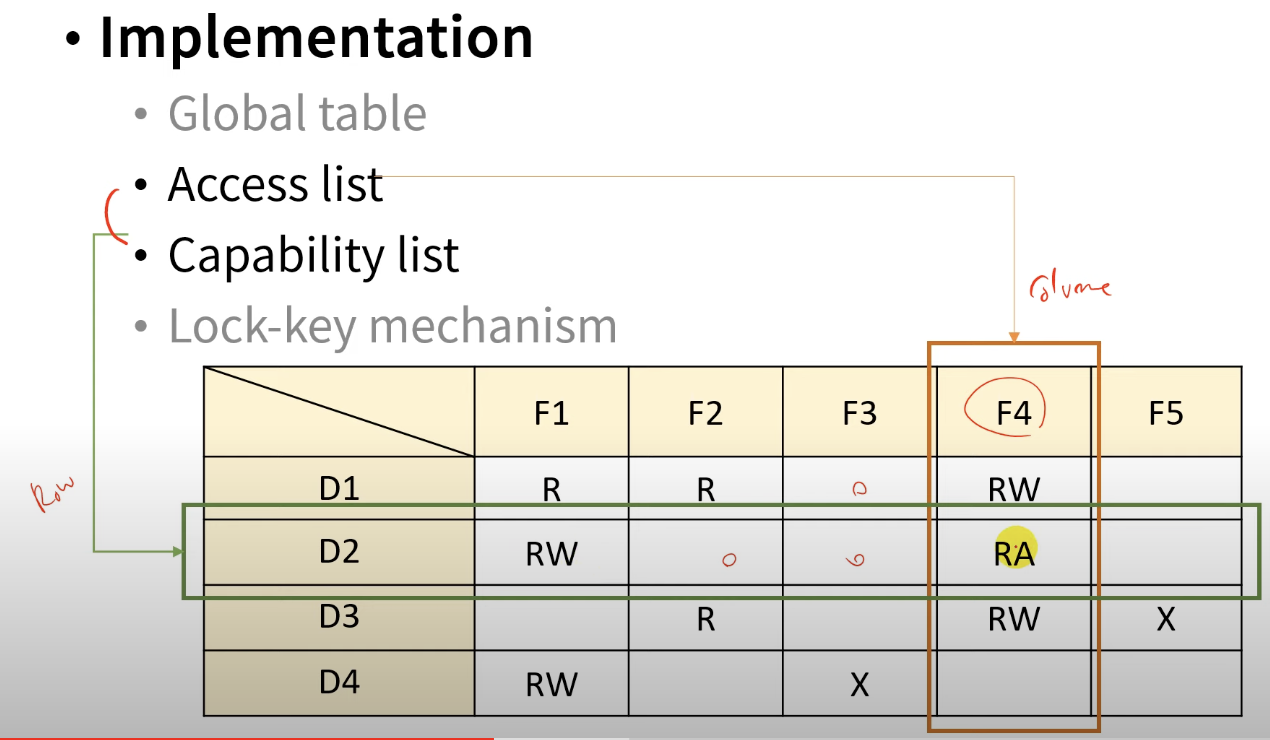

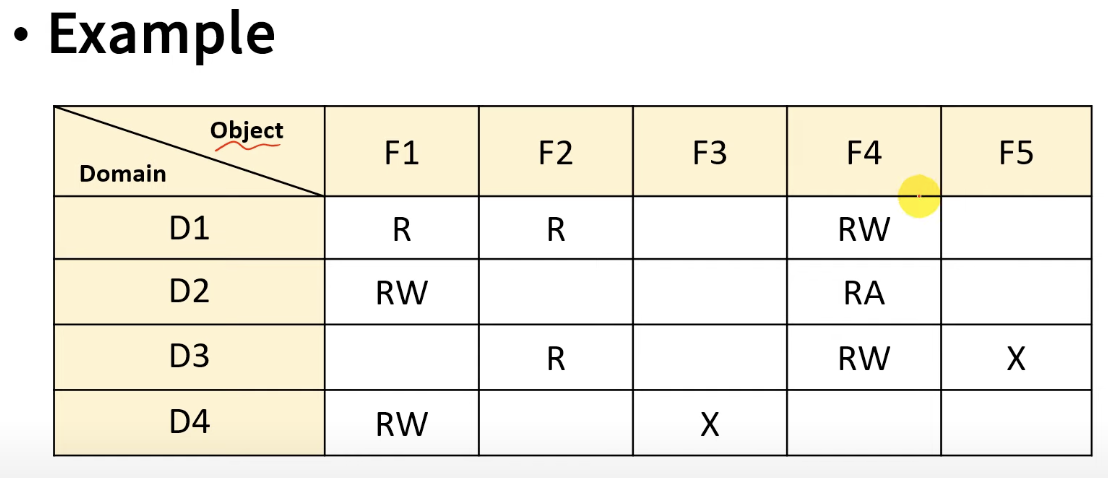

★ Access Matrix

• 범위(domain)와 개체(object)사이의 접근 권한을 명시
• object : 파일
• domain : 사용자, 유저 그룹
• Terminologies
  • Object
    • 접근 대상 (file, device 등 HW/SW objects)
  • Domain (protection domain)
    • 접근 권한의 집합
    • 같은 권한을 가지는 그룹 (사용자, 프로세스)
  • Access right
    • <object-name, rights-set>

• Implementation
  • Global table
  • Access list
  • Capability list
  • Lock-key mechanism

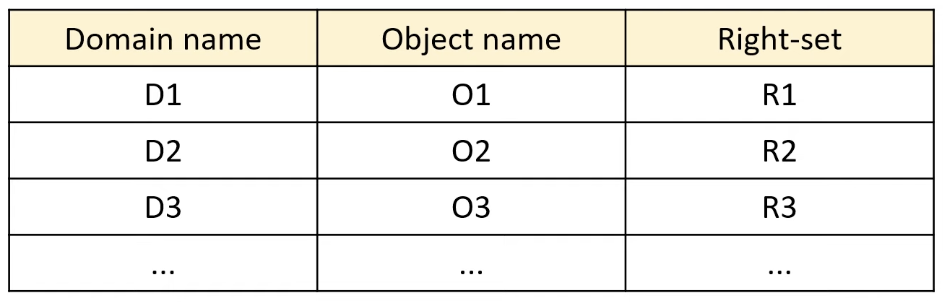

★ Global Table

• 시스템 전체 file들에 대한 권한을 Table로 유지
  • <domain-name, object-name, right-set>

• 단점
  • Large table size



★ Access List

• Access matrix의 열(column)을 list로 표현
  • 각 object에 대한 접근 권한을 나열

• Object 생성 시, 각 domain에 대한 권한 부여
• Object 접근 시 권한을 검사

• 실제 OS에서 많이 사용됨

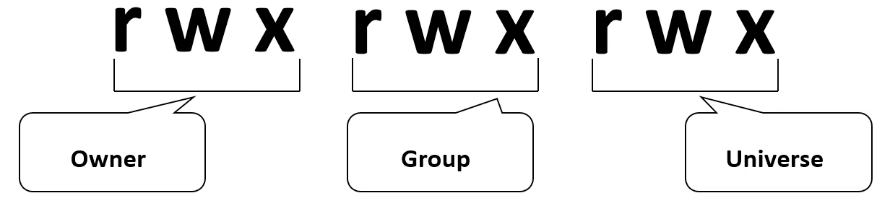

  • UNIX의 예



★ Capability List

• Access matrix의 행(row)을 list로 표현
  • 각 domain에 대한 접근 권한 나열

• Capability를 가짐이 권함을 가짐을 의미
  • 프로세스가 권한을 제시, 시스템이 검증 승인
• 시스템이 capability list 자체를 보호 해야 함
  • Kernel 안에 저장

★ Lock-key Mechanism

• Access list와 Capability list를 혼합한 개념
• Object는 Lock을, Domain을 Key를 가짐
  • Lock/key : unique bit patterns
• Domain 내 프로세스가 object에 접근 시,
  • 자신의 key와 object의 lock 짝이 맞아야 함
• 시스템은 key list를 관리해야 함

★ Comparison of Implementations

• Global table
  • Simple, but can be large
• Access list
  • Object 별 권한 관리가 용이함
  • 모든 접근 마다 권한을 검사해야 함
    • Object 많이 접근하는 경우 → 느림
• Capability list
  • List내 object들(localized Info.)에 대한 접근에 유리
  • Object 별 권한 관리(권한 취소 등)가 어려움

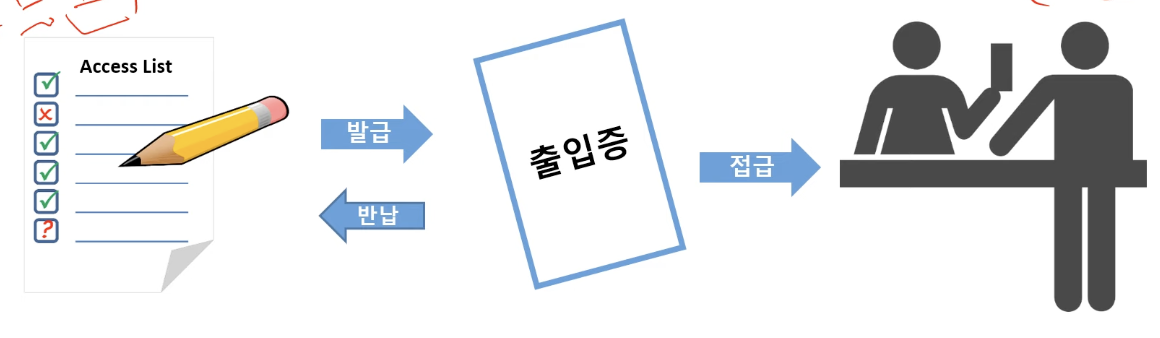

• 많은 OS가 Access list와 Capability list 개념을 함께 사용
  • Object에 대한 첫 접근 → access list 탐색
    • 접근 허용 시, Capability 생성 후 해당 프로세스에게 전달
      • 이후 접근 시에는 권한 검사 불필요
  • 마지막 접근 후 → Capability 삭제

File System Implementation

★ File System Implementation

• Allocation methods
  • File 저장을 위한 디스크 공간 할당 방법
• Free space management
  • 디스크의 빈 공간 관리

★ Allocation Methods

• Continuous allocation
• Discontinuous allocation
  • Linked allocation
  • Indexed allocation

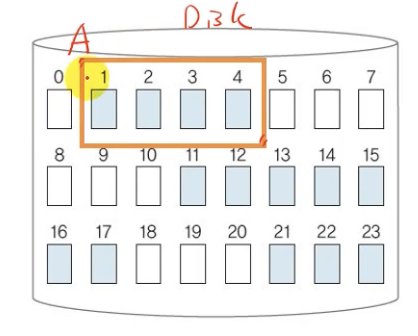

★ Continuous Allocation

• 한 File을 디스크의 연속된 block에 저장
• 장점
  • 효율적인 file 접근 (순차, 직접 접근)
• 문제점
  • 새로운 file을 위한 공간 확보가 어려움
  • External fragmentation
  • File 공간 크기 결정이 어려움
    • 파일이 커져야 하는 경우 고려해야 함

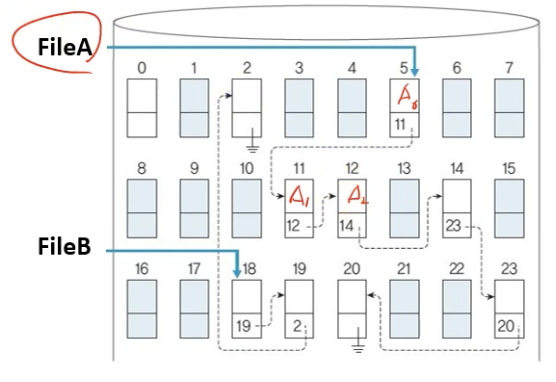

★ Linked Allocation

• File이 저장된 block들을 linked list로 연결
  • 비연속 할당 가능
• Directory는 각 file에 대한 첫 번째 block에 대한 포인터를 가짐
• Simple, No external fragmentation
• 단점
  • 직접 접근에 비효율적
  • 포인터 저장을 위한 공간 필요
  • 신뢰성 문제
    • 사용자가 포인터를 실수로 건드리는 문제 등

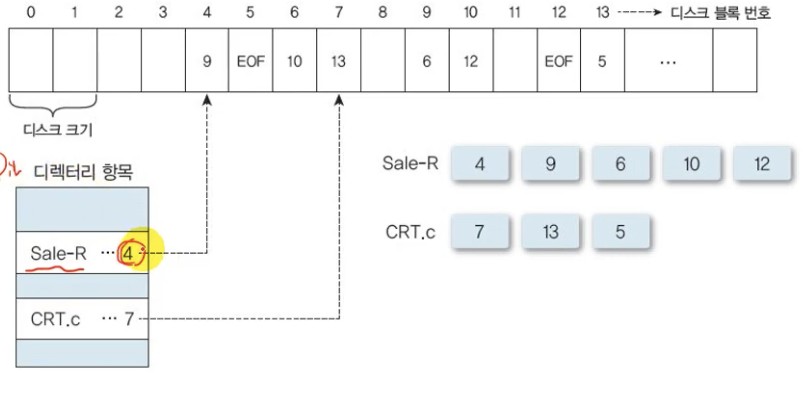

★ Linked Allocation: variation → FAT

• File Allocation Table (FAT)
  • 각 block의 시작 부분에 다음 블록의 번호를 기록하는 방법
  • MS-DOS, Windows등에 사용 됨

★ Indexed Allocation

• File이 저장된 block의 정보 (pointer)를 Index block에 모아 둠
• 직접 접근에 효율적
  • 순차 접근에는 비효율적
• File 당 Index block을 유지
  • Space overhead
  • Index block 크기에 따라 파일의 최대 크기가 제한 됨
• Unix 등에 사용 됨

★ Free Space Management

• Bit vector
• Linked list
• Grouping
• Counting

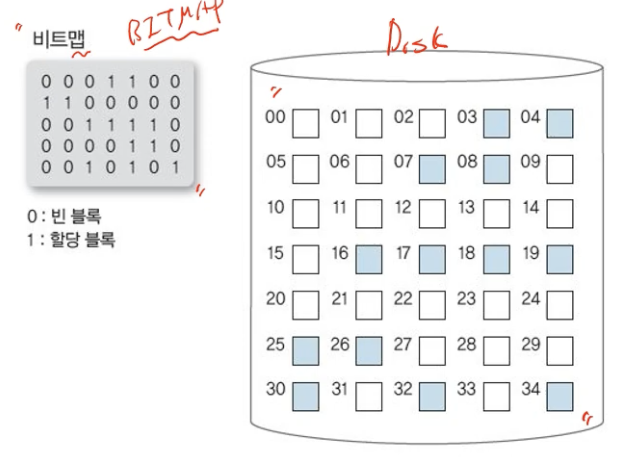

★ Bit Vector

• 시스템 내 모든 block들에 대한 사용 여부를 1 bit flag로 표시
• Simple and efficient
• Bit vector 전체를 메모리에 보관 해야 함
  • 대형 시스템에 부적합

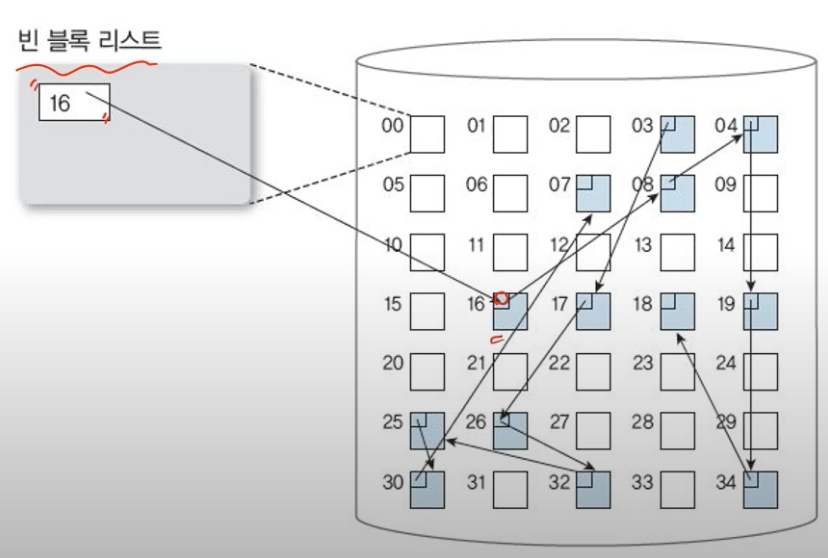

★ Linked List

• 빈 block을 linked LIST로 연결
• 비효율적(공간, 탐색)

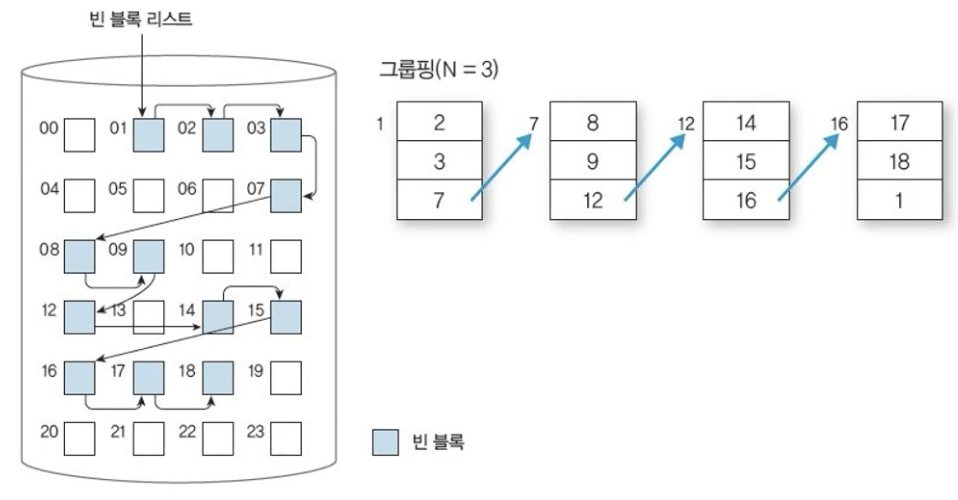

★ Grouping

• n개의 빈 block을 그룹으로 묶고, 그룹 단위로 linked list로 연결
• 연속된 빈 block을 쉽게 찾을 수 있음

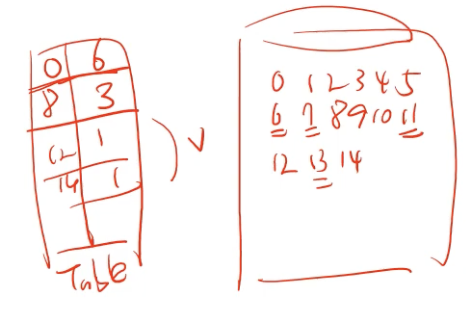

★ Counting

• 연속된 빈 block들 중 첫 번째 block의 주소와 연속된 block의 수를 table로 유지
• Continuous allocation 시스템에 유리한 기법
