운영체제 - I/O System, Disk Scheduling, RAID Architecture (입출력 시스템 & 디스크 관리)

I/O System and Disk Management

★ Overview

• I/O Mechanisms
  • How to send data between processor and I/O device
• I/O Services of OS
  • OS Supports for better I/O performance
• Disk Scheduling
  • Improve throughput of a disk
• RAID Architecture
  • Improve the performance and reliablity of disk system

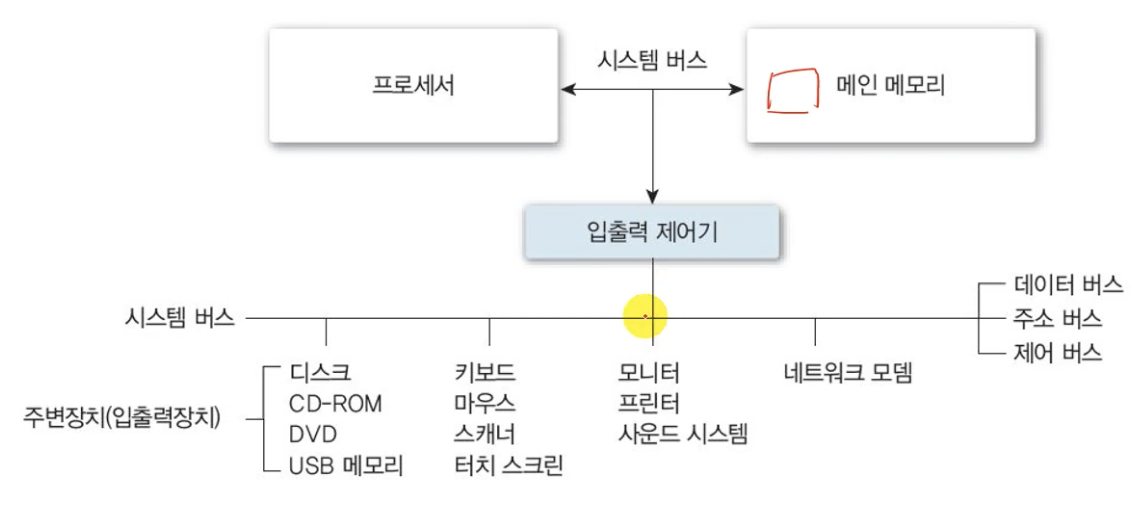

★ I/O System (HW)



★ I/O Mechanisms

• Processor controlled memory access
  • Pooling (Programmed IO)
  • Interrupt

★ Pooling (Programmed I/O)

• Processor가 주기적으로 I/O 장치의 상태 확인
  • 모든 I/O 장치를 순환하면서 확인
  • 전송 준비 및 전송 상태 등
• 장점
  • Simple
  • I/O 장치가 빠르고, 데이터 전송이 잦은 경우 효율적
• 단점
  • Processor의 부담이 큼
    • Pooling overhead (I/O device가 느린 경우)

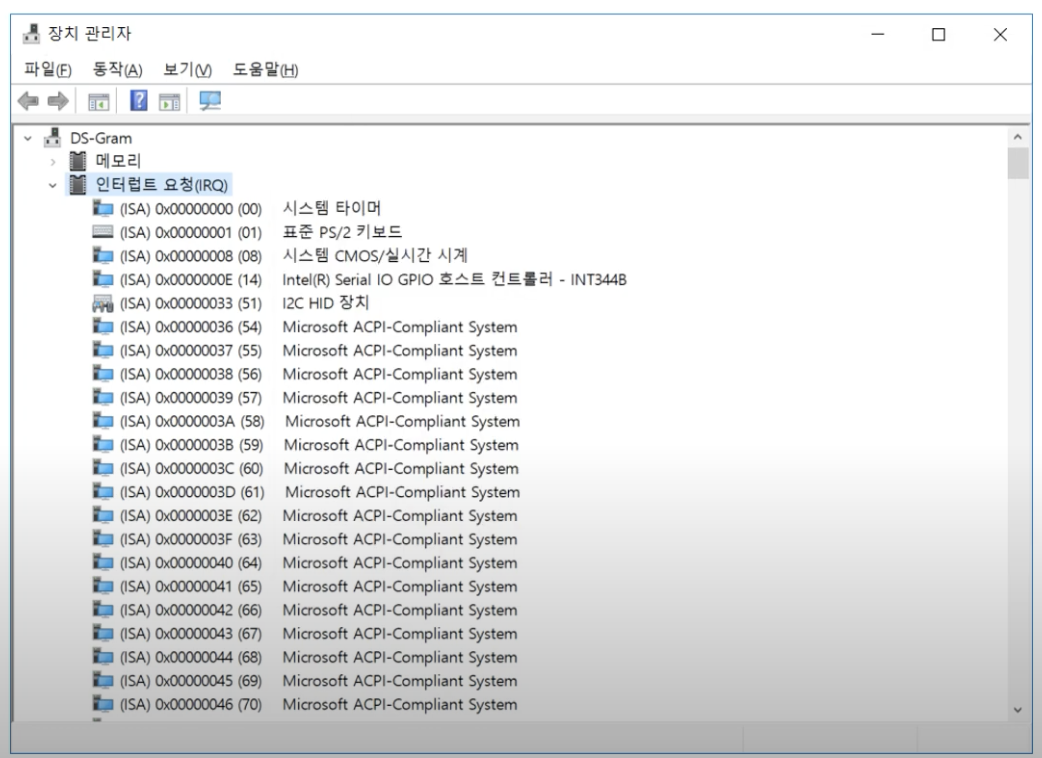

★ Interrupt

• I/O 장치가 작업을 완료한 후, 자신의 상태를 Processor에게 전달
  • Interrupt 발생 시, Processor는 데이터 전송 수행

• 장점
  • Pooling 대비 low overhead
  • 불규칙적인 요청 처리에 적합
• 단점
  • Interrupt handling overhead



★ Direct Memory Access (DMA)

• Processor controlled memory access 방법
  • Processor가 모든 데이터 전송을 처리해야 함
    • High overhead for the processor
• Direct Memory Access
  • I/O 장치와 Memory 사이의 데이터 전송을 Processor 개입없이 수행

• Processor는 데이터 전송의 시작/종료만 관여

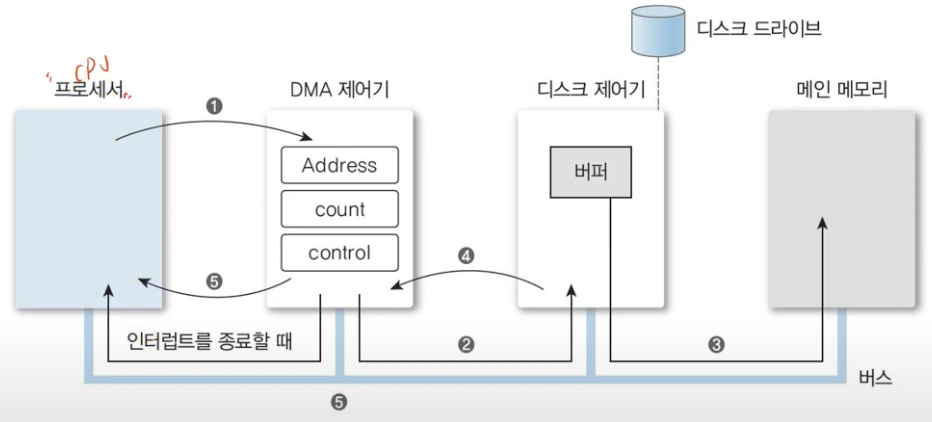

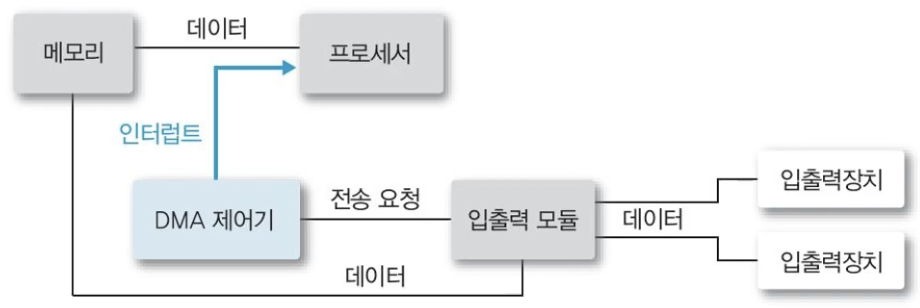

1. 프로세서가 전송 방향, 전송 바이트 수, 데이터 블록의 메모리 주소 등을 DMA 제어기에 보낸다.
2. DMA 제어기는 디스크 제어기에 데이터를 메인 메모리로 전송하라고 요청한다.
3. 디스크 제어기가 메인 메모리에 데이터를 전송한다.
4. 데이터 전송을 완료하면 디스크 제어기는 DMA 제어기 완료 메시지를 전달한다.
5. DMA 제어기가 프로세서에 인터럽트 신호를 보낸다.

★ I/O Services of OS

• I/O Scheduling
  • 입출력 요청에 대한 처리 순서 결정
    • 시스템의 전반적 성능 향상
    • Process의 요구에 대한 공평한 처리
  • E.g., Disk I/O scheduling
• Error handling
  • 입출력 중 발생하는 오류 처리
  • E.g., disk access fail, network communication error 등
• I/O device information managements



• Buffering
  • I/O 장치와 Program 사이에 전송되는 데이터를 Buffer에 임시 저장
  • 전송 속도 (or 처리 단위) 차이 문제 해결

• Caching
  • 자주 사용하는 데이터를 미리 복사해 둠
  • Cache hit시 I/O를 생략할 수 있음

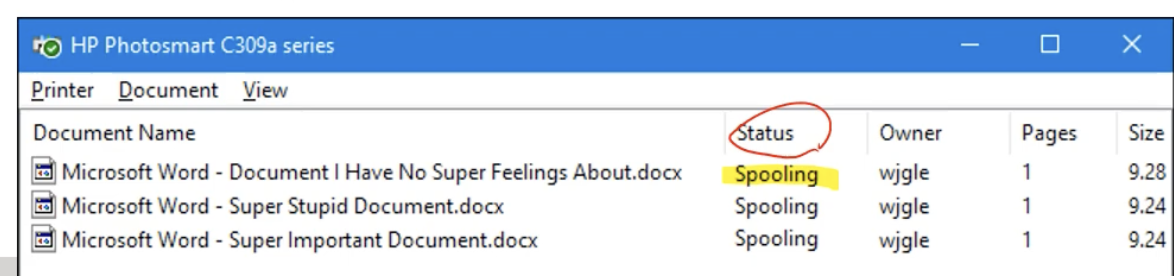

• Spooling
  • 한 I/O 장치에 여러 Program이 요청을 보낼 시, 출력이 섞이지 않도록 하는 기법
    • 각 Program에 대응하는 disk file에 기록 (spooling)
    • Spooling이 완료 되면, spool을 한번에 하나씩 I/O 장치로 전송

Disk Scheduling

★ Disk Scheduling

• Disk access 요청들의 처리 순서를 결정
• Disk system의 성능을 향상
• 평가 기준
  • Throughput
    • 단위 시간당 처리량
  • Mean response time
    • 평균 응답 시간
  • Predictability
    • 응답 시간의 예측성
    • 요청이 무기한 연기(starvation)되지 않도록 방지

Data access time = Seek time + Rotational delay + Data transmission time

1. Seek time

• 디스크 head를 필요한 cylinder로 이동하는 시간

1. Rotational delay

• 1)이후에서 부터,
• 필요한 sector가 head 위치로 도착하는 시간

1. Data transmission time

• 2)이후에서 부터,
• 해당 sector를 읽어서 전송(or 기록)하는 시간



• Optimizing seek time
  • FCFS (First Come First Service)
  • SSTF (Shortest Seek Time First)
  • Scan
  • C-Scan (Circular Scan)
  • Look
• Optimizing rotational delay
  • Sector queueing (SLTF, Shortest Latency Time First)
• SPTF (Shortest Positioning Time First)

★ First Come First Service (FCFS)

• 요청이 도착한 순서에 따라 처리
• 장점
  • Simple
    • Low scheduling overhead
  • 공평한 처리 기법 (무한 대기 방지)
• 단점
  • 최적 성능 달성에 대한 고려가 없음
• Disk access 부하가 적은 경우에 적합
• Example
  • 총 256개의 cylinder으로 구성
  • Head의 시작 위치 : 100번 cylinder
  • Access request queue

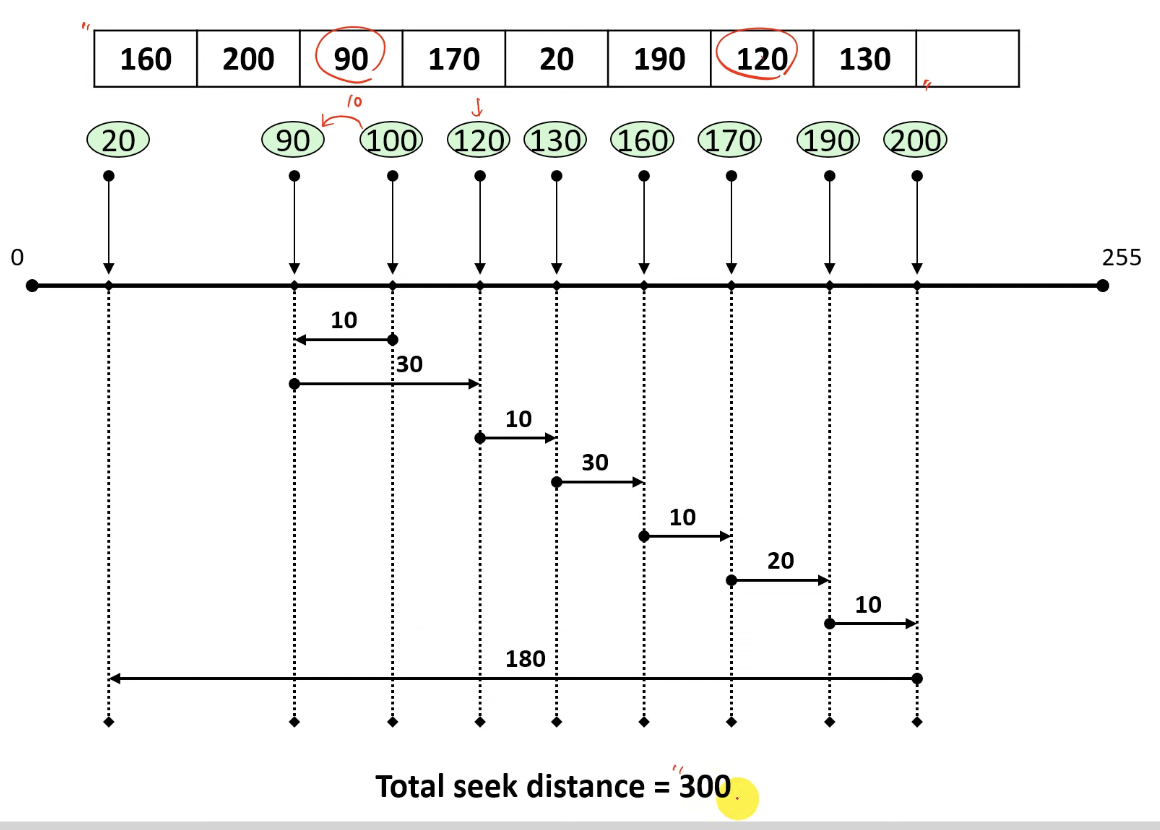

★ Shortest Seek Time First (SSTF)

• 현재 head 위치에서 가장 가까운 요청 먼저 처리
• 장점
  • Throughput ↑
  • 평균 응답 시간 ↓
• 단점
  • Predictability ↓
  • Starvation 현상 발생 가능
• 일괄처리 시스템에 적합

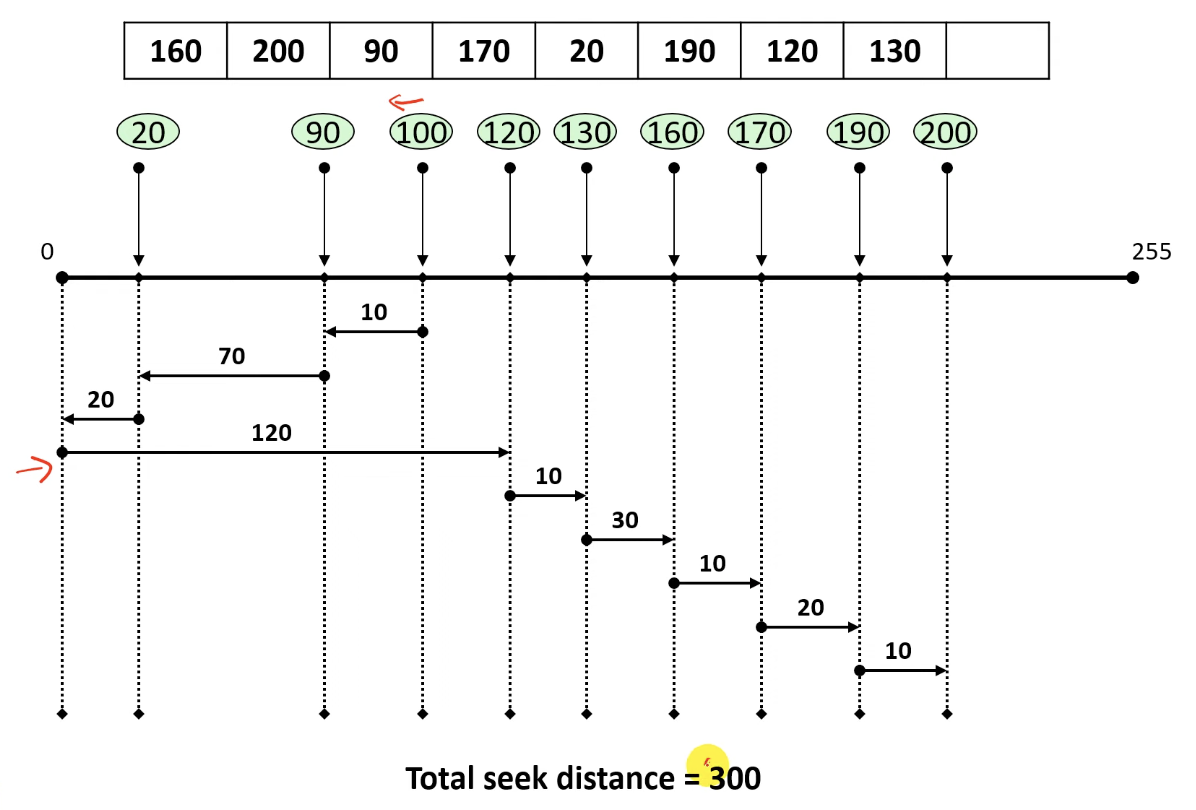

★ Scan Scheduling

• 현재 head의 진행 방향에서, head와 가장 가까운 요청 먼저 처리
• (진행방향 기준) 마지막 cylinder 도착 후, 반대 방향으로 진행
• 장점
  • SSTF의 starvation 문제 해결
  • Throughput 및 평균 응답시간 우수
• 단점
  • 진행 방향 반대쪽 끝의 요청들의 응답시간↑

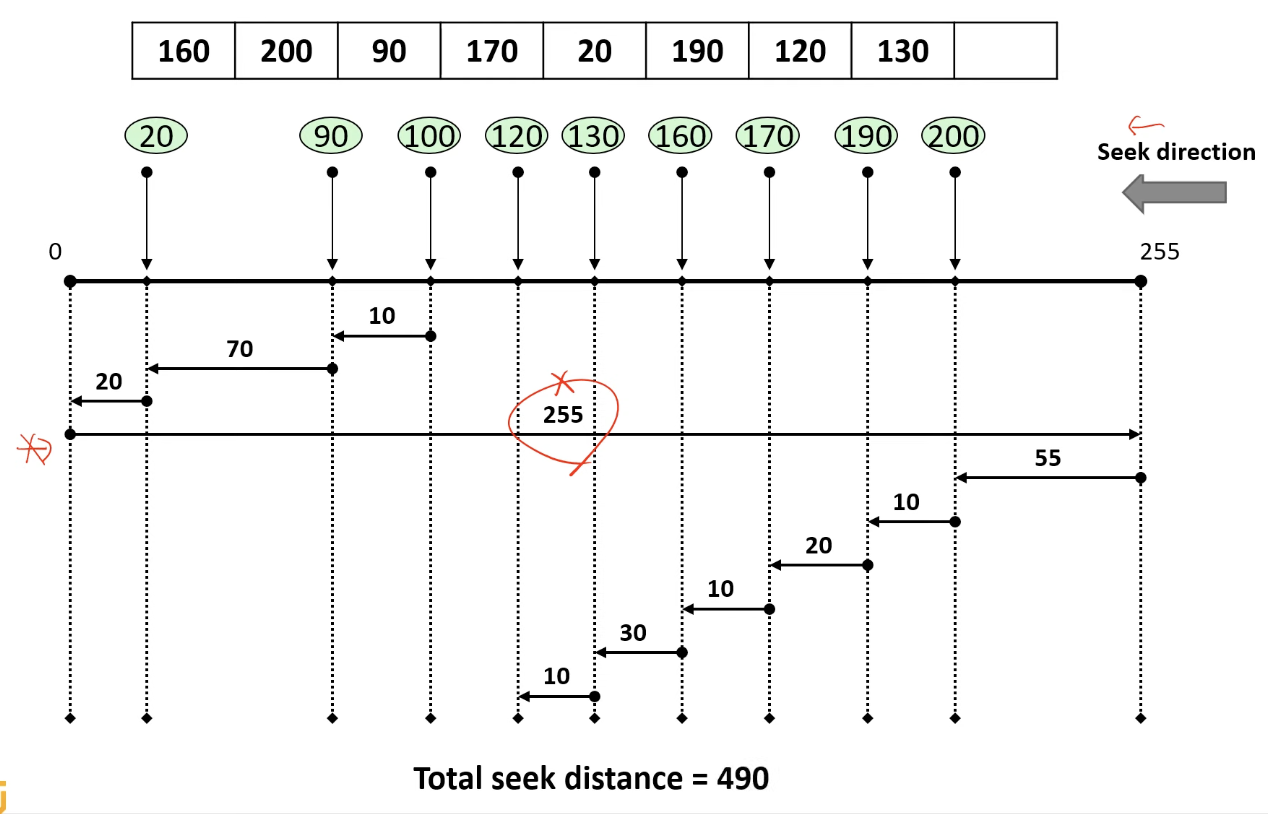

★ C-Scan Scheduling

• SCAN과 유사
• Head가 미리 정해진 방향으로만 이동
  • 마지막 cylinder 도착 후, 시작 cylinder로 이동 후 재시작
• 장점
  • Scan대비 균등한 기회 제공



★ Look Scheduling

• Elevator algorithm
• Scan (C-Scan)에서 현재 진행 방향에 요청이 없으면 방향 전환
  • 마지막 cylinder까지 이동하지 않음
  • Scan (C-Scan)의 실제 구현 방법
• 장점
  • Scan의 불필요한 head 이동 제거

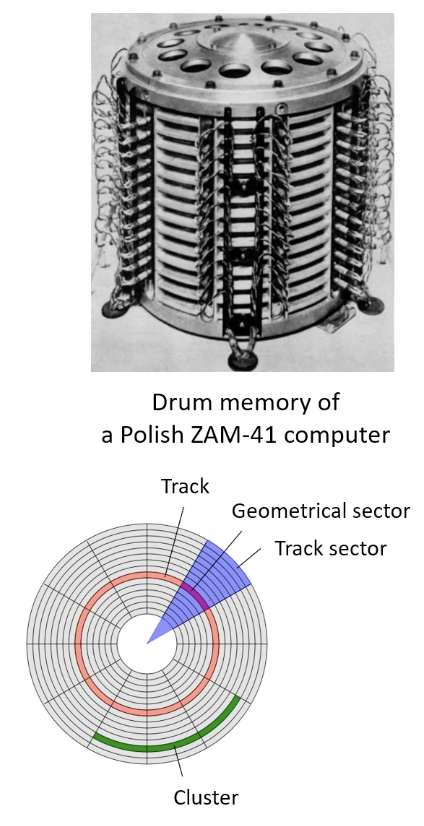

★ Shortest Latency Time First (SLTF)

• Fixed head disk 시스템에 사용
  • 각 track마다 head를 가진 disk
    • e.g., drum disk
  • Head의 이동이 없음
• Sector queuing algorithm
  • 각 sector별 queue 유지
  • Head 아래 도착한 sector의 queue에 있는 요청을 먼저 처리 함

• Moving head disk의 경우
• 같은 cylinder 또는 track에 여러 개의 요청 처리를 위해 사용 가능
  • Head가 특정 cylinder에 도착하면, 고정 후
  • 해당 cylinder의 요청을 모두 처리

★ Shortest Positioning Time First (SPTF)

• Positioning time = Seek time + rotational delay
• Positioning time이 가장 작은 요청 먼저 처리
• 장점
  • Throughput ↑, 평균 응답 시간 ↓
• 단점
  • 가장 안쪽과 바깥쪽 cylinder의 요청에 대해 starvation현상 발생 가능
• Eschenbach scheduling
  • Positioning time 최적화 시도
  • Disk가 1회전 하는 동안 요청을 처리할 수 있도록 요청을 정렬
    • 한 cylinder내 track, sector들에 대한 다수의 요청이 있는 경우, 다음 회전에 처리 됨

RAID Architecture

RAID Architecture

• Improve the performance and reliability of disk system

★ RAID Arichitecture

• Redundant Array of Inexpensive Disks (RAID)
• 여러 개의 물리 disk를 하나의 논리 disk로 사용
  • OS support, RAID controller
• Disk system의 성능 향상을 위해 사용
  • Performance (access speed)
  • Reliability

★ RAID 0

• Disk striping
  • 논리적인 한 block을 일정한 크기로 나누어 각 disk에 나누어 저장
• 모든 disk에 입출력 부하 균등 분배
  • Parallel access
  • Performance 향상
• 한 Disk에서 장애 시, 데이터 손실 발생
  • Low reliability

★ RAID 1

• Disk mirroring
  • 동일한 데이터를 mirroring disk에 중복 저장
• 최소 2개의 disk로 구성
  • 입출력은 둘 중 어느 disk에서도 가능
• 한 disk에 장애가 생겨도 데이터 손실 X
  • High reliability
• 가용 disk 용량 = (전체 disk 용량 / 2)

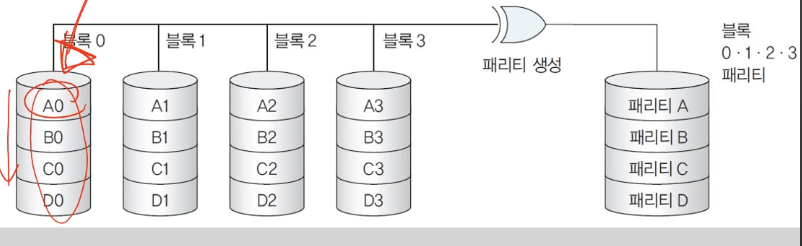

★ RAID 3

• RAID 0 + parity disk
  • Byte 단위 분할 저장
  • 모든 disk에 입출력 부하 균등 분배
    • Parallel access, Performance 향상
• 한 disk에 장애 발생 시, parity 정보를 이용하여 복구
• Write시 parity 계산 필요
  • Overhead
  • Write가 몰릴 시, 병목현상 발생 가능

★ RAID 4

• RAID 3과 유사, 단 Block 단위로 분산 저장
  • 독립된 access 방법
  • Disk간 균등 분배가 안될 수도 있음
  • 한 disk에 장애 발생 시, parity 정보를 이용하여 복구
  • Write시 parity 계산 필요
    • Overhead / Write가 몰릴 시 병목현상 발생 가능
• 병목 현상으로 성능 저하 가능
  • 한 disk에 입출력이 몰릴 때



★ RAID 5

• RAID 4와 유사
  • 독립된 access 방법
• Parity 정보를 각 disk들에 분산 저장
  • Parity disk의 병목현상 문제 해소
• 현재 가장 널리 사용 되는 RAID level 중 하나
  • High performance and reliability



• Other RAID levels are available
  • RAID 6, 0+1, Etc.
• Error Correction with Parity
  • https://en.wikipedia.org/wiki/Parity_bit
    • Redundant array of independent disks section 참조
